Amplificador HiFi de 20W V1204S T496E (V1344)

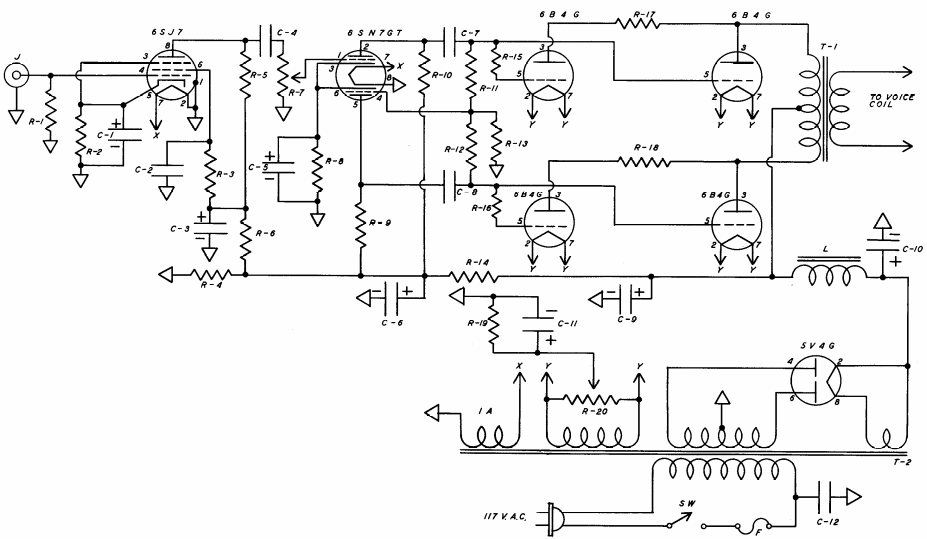

Encontrado numa publicação de 1947, este amplificador de 7 válvulas usa quatro válvulas na etapa de saída. O circuito usa fonte com transformador.

| Clique na imagem para ampliar |
