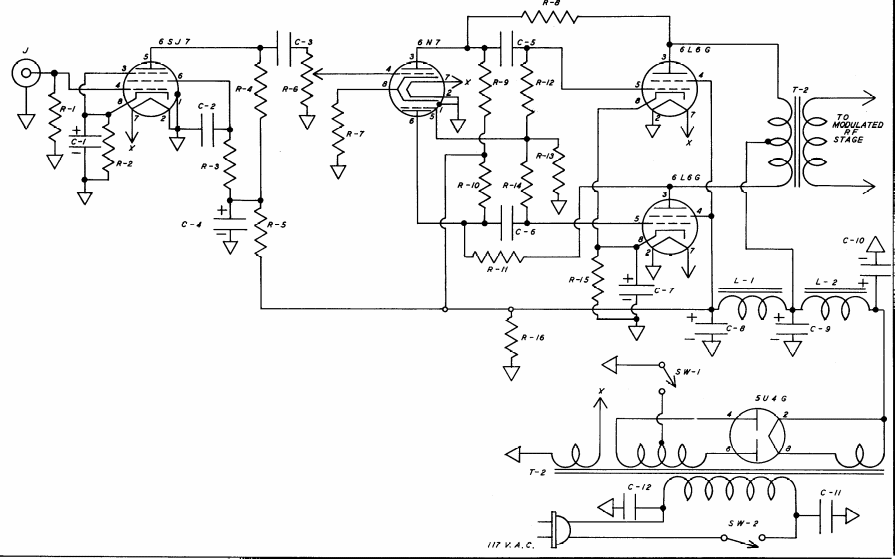

Este é um circuito de amplificador destinado à modulação de transmissores. O circuito de 5 válvulas é de um manual americano de 1947. A fonte usa transformador.
| Clique na imagem para ampliar |
| Clique na imagem para ampliar |
Este é um circuito de amplificador destinado à modulação de transmissores. O circuito de 5 válvulas é de um manual americano de 1947. A fonte usa transformador.
