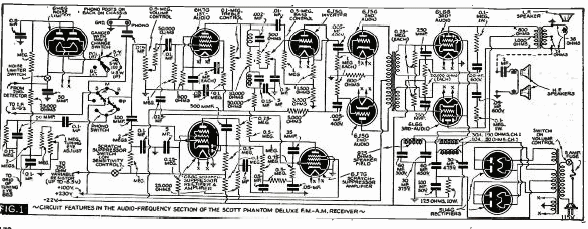

Na figura temos o diagrama de um receptor de AM e FM de uma publicação dos anos 40. O circuito tem saída de boa potência com válvulas e contrafase e uma fonte com duas válvulas duplas retificadoras. O circuito tem 9 válvulas, de tipos comuns na época.
