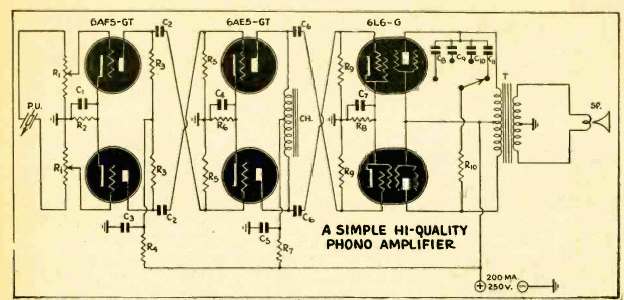

Na figura temos um diagrama de amplificador para toca-discos de 1943. O circuito usa 6 válvulas e não foi dada a fonte de alimentação. Observe a saída em push-pull e o modo como é feita a inversão de fase para excitação da etapa de saída.
