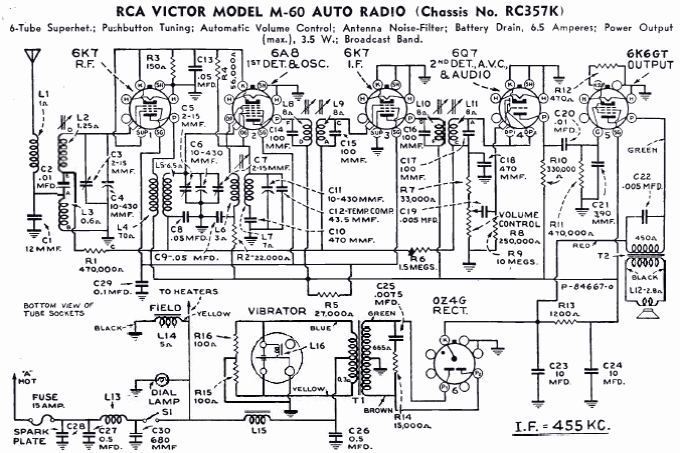

Temos o diagrama de um rádio típico de carro dos anos 40, observando-se o uso do vibrador para se obter a alta tensão para as placas das válvulas. O circuito de 5 válvulas empregava também uma retificadora a gás. O circuito tinha FI de 455 kHz e se destinava a captação da faixa de ondas médias. Observe o filtro de entrada para evitar a propagação pela fiação do carro do ruído gerado pelo vibrador.
| Clique na imagem para ampliar |
