Amplificador de 1,5W V1171S (V1313)

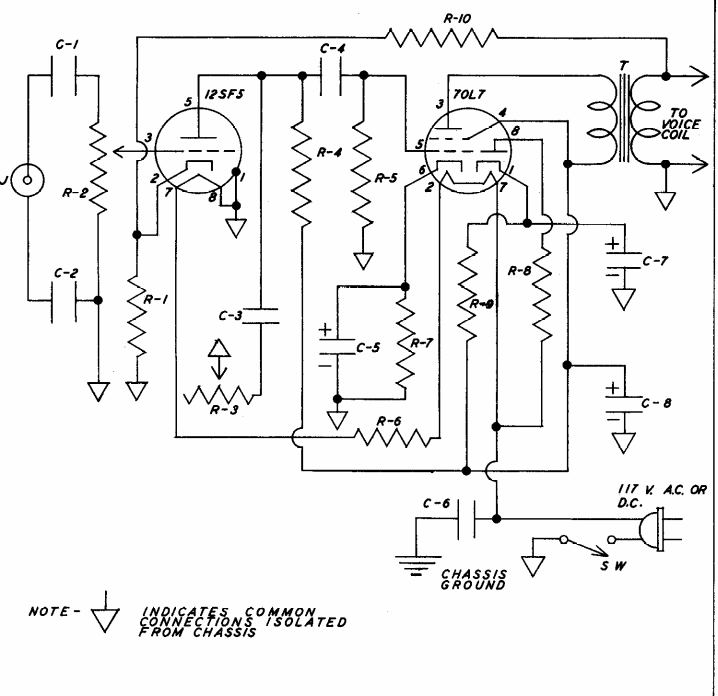

Este amplificador foi obtido numa documentação americana de 1947. O circuito usa duas válvulas e é do tipo AC-DC sem transformador de alimentação.

| Clique na imagem para ampliar |
