Nas aplicações que envolvem o controle de motores, o driver de meia ponte é um componente importante em muitos projetos. Assim, nosso destaque, sugerido pela Mouser Electronics, é o driver MP6610 da Monolithic Power Systems para 55V até 3ª de corrente.
Este artigo foi elaborado com base em informações da Mouser Electronics e do próprio datasheet do fabricantes, que podem ser acessados nos links abaixo.
https://br.mouser.com/new/monolithicpowersystems/mps-mp6610-power-drivers/
Os drivers de alimentação de meia ponte MP6610 55V 3A oferecem recursos de medição e regulação de corrente em um pequeno involucro de 8 pinos.
O MP6610 possui até 3A de capacidade corrente de saída em uma ampla faixa de tensão de entrada de 4V a 55V, ideal para acionar motores CCcom escovas, solenoides e outras cargas. O dispositivo possui um circuito interno de detecção de corrente que fornece uma tensão de saída proporcional à corrente de carga.
Além disso, o MP6610 suporta limitação e regulação de corrente ciclo a ciclo. Todos esses recursos não requerem o uso de um resistor shunt de baixo ôhmico.
Recursos internos de diagnóstico e proteção incluem detecção de carga aberta (OLD), sobrecorrente proteção (OCP), bloqueio de subtensão (UVLO) e desligamento térmico.
O MP6610 está disponível em invólucro TSOT23-8 de 8 pinos e invólucros SOIC-8. Devido ao pequeno espaçamento entre os pinos, o invólucro TSOT23-8 é apenas recomendado para aplicações até 45V, a menos que o revestimento isolante ou encapsulamento próprio seja usado.

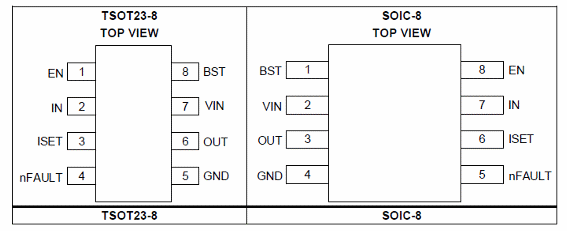

Na figura 2 temos os invólucros típicos.
No datasheet são dadas as descrições das funções de cada pino para os dois tipos de invólucros.
RECURSOS
- Ampla faixa de tensão de entrada operacional de 4V a 55V
- Corrente de saída de até 3A
- Driver interno de meia ponte
- Limitação de corrente ciclo a ciclo e
- Regulagem
- Baixa Resistência:
- MOSFET High-Side de 100m? (HS-FET)
- MOSFET Low-Side de 120m? (LS-FET)
- Nenhuma fonte de alimentação de controle necessária
- Interfaces lógicas simples e versáteis
- Entradas compatíveis com 2,5V, 3,3V e 5V
- Lógica
- Detecção de Carga Aberta (OLD), Sobrecorrente - Proteção (OCP), Bloqueio de Subtensão (UVLO) e desligamento térmico
- Saída de indicação de falha
- Invólucro termicamente aprimorado
- Disponível em invólucrosTSOT23-8 e SOIC-8
Aplicações:
- Drivers de solenóide
- Drivers de relé
- Drivers de motores CC escovados

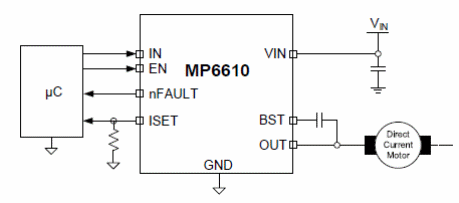

Na figura 3 temos uma aplicação no controle direto de um motor de corrente contínua.
Os máximos absolutos e condições de operação são dados no datasheet, assim coo curvas de desempenho, necessárias a um projeto.

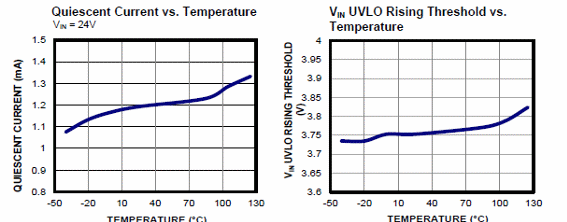

Na figura 4 temos um exemplo de duas curvas de desempenho que foram obtidas no datasheet.

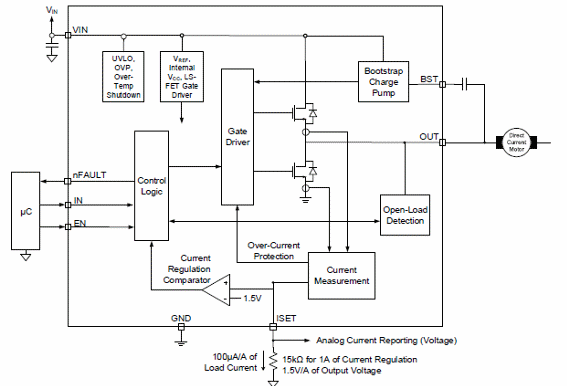

Completamos como diagrama funcional desse componente, dado na figura 5.
A descrição completa do princípio de operação é dada no datasheet, com destaque para as curvas de tempo e lógica de controle.
