Destacamos neste artigo o Sensor ADPD4200 da Analog Devices Inc. que opera como um sensor multimodal completo, estimulando até quatro Diodos Emissores de Luz (LEDs). Este sensor também mede o sinal de retorno em até quatro entradas de corrente separadas.
DPD4200 Multimodal Sensor - ADI | Mouser
O sensor ADPD4200 está equipado com doze slots de tempo que permitem doze medições separadas por período de amostragem. Este sensor inclui um circuito de controle com sinalização LED flexível e detecção síncrona. O dispositivo sensor ADPD4200 usa um núcleo analógico de 1,8 V e entrada/saída (E/S) digital compatível com 1,8 V ou 3,3 V. Este sensor possui processamento de canal duplo com amostragem simultânea, filtragem digital no chip, corrente de acionamento de LED de pico total de 400 mA e tamanho FIFO de 512 bytes. O sensor ADPD4200 inclui várias aplicações em monitores vestíveis de saúde e fitness, monitoramento industrial e dispositivos de monitoramento doméstico de pacientes.
O ADPD4200 está disponível em invólucro WCSP conforme mostra a figura 1.

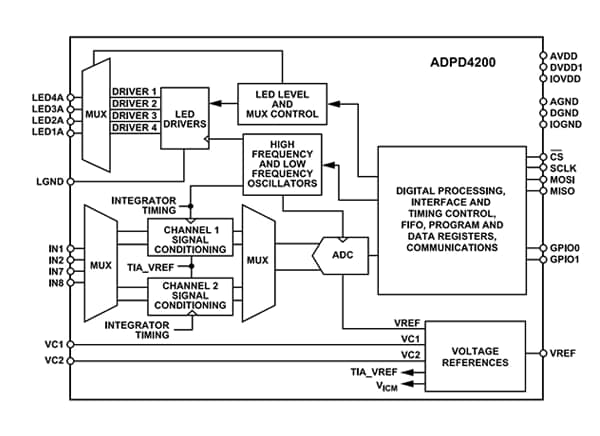

No datasheet podem ser encontradas as funções dos pinos o diagrama funcional, que também é mostrado na figura 2.
Dentre as aplicações possíveis destacamos
Monitores de saúde e fitness vestíveis:
- Monitores de frequência cardíaca (HRMs)
- Variabilidade da Frequência Cardíaca (VFC)
- Estimativa de estresse e pressão arterial
- SpO2
- Hidratação
- Composição do corpo
Monitoramento industrial:
- CO
- CO2
- Fumaça
- Detecção de aerossol
Monitoramento domiciliar de paciente
O ADPD4200 funciona como um sensor multimodal completo frontal
final, estimulando até quatro diodos emissores de luz (LEDs) e medindo o sinal de retorno em até quatro entradas de corrente separadas. Doze slots de tempo estão disponíveis, permitindo 12 medições separadas por período de amostragem.
A saída de dados e a configuração funcional utilizam uma porta serial interface (SPI) no ADPD4200. O circuito de controle inclui sinalização LED flexível e detecção síncrona. O dispositivo utiliza um núcleo analógico de 1,8 V e entrada/saída digital compatível com 1,8 V ou 3,3 V (E/S).
O front-end analógico (AFE) rejeita desvios de sinal e corrupção de interferência modulada assíncrona, normalmente de ambiente luz, eliminando a necessidade de filtros ópticos ou controle externo, circuito de cancelamento dc. Vários modos de operação são fornecidos, permitindo que o ADPD4200 seja um hub de sensores para sincronismo medições de fotodiodos, eletrodos biopotenciais, resistência, capacitância e sensores de temperatura.
No datasheet de 64 páginas todas as informações necessárias ao uso deste componente num projeto estão disponíveis, assim como uma descrição detalhada de seu princípio de funcionamento.

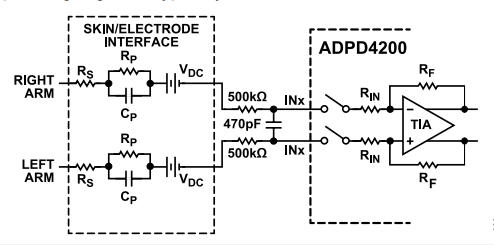

Na figura temos um circuito típico para ECG.
O ADPD4200 está disponível em 2,619 mm × 1,804 mm, 0,40 mm, WLCSP de 24 esferas.
