Não há limite para o que se pode fazer com o Arduino. Além das aplicações diretas, existem centenas com o uso de shields. A possibilidade de se obter um pacote com shield de display é explorada neste artigo elaborado com informações obtidas no site da Mouser. Veja o link no final do artigo.

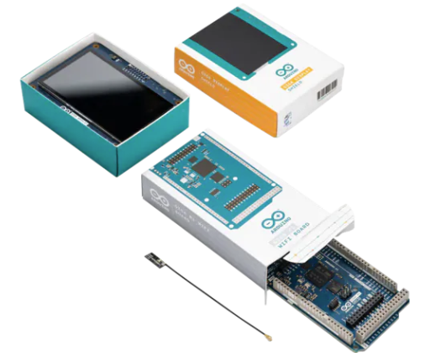

O pacote Arduino Giga Display Shield inclui a placa GIGA R1 Wi-Fi® (ABX00063) e o GIGA Display Shield (ASX00039). Esta dupla dinâmica capacita criadores, gamers, artistas e entusiastas de tecnologia a levar seus projetos a patamares ainda mais altos.

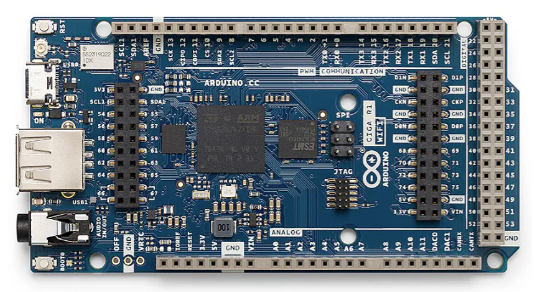

A placa Arduino GIGA R1 WiFi nivela o campo de atuação ao reunir recursos avançados em um componente acessível. Com o mesmo formato dos populares Mega e Due, a GIGA R1 WiFi é a escolha perfeita para usuários prontos para dar um passo à frente na tecnologia. A placa possui o microcontrolador STM32H7 e um processador dual-core (480MHz/240MHz), 76 GPIOs, características avançadas de ADC/DAC e conectores para câmera/tela. Uma interface USB avançada suporta HID via USB-C™ e USB Host (teclado, armazenamento em massa) via um conector USB-A dedicado. Um módulo de rádio Murata 1DX fornece comunicação Wi-Fi e BLUETOOTH®.
O Arduino GIGA Display Shield é um complemento de tela sensível ao toque para a placa Wi-Fi Arduino GIGA R1. O shield Arduino requer a placa Wi-Fi GIGA R1 para funcionar e não possui um microcontrolador. Este shield oferece suporte a vários formatos para uma tela sensível ao toque externa e inclui periféricos úteis.
RECURSOS
Placa Wi-Fi GIGA R1 (ABX00063)
- Microcontrolador STM32H747XIH6 dual-core
- Núcleo Arm® Cortex®-M7 de 32 bits com FPU de precisão dupla e cache L1 de até 480 MHz
- Núcleo Arm® Cortex®-M4 de 32 bits com FPU de até 240 MHz
- Conjunto completo de instruções DSP
- Unidade de Proteção de Memória (MPU)
Módulo Murata 1DX Wi-Fi/Bluetooth
- Wi-Fi 802.11b/g/n 65 Mbps
- Bluetooth Low Energy (versão 5.X via pilha Cordio, versão 4.2 via pilha Arduino)
- Conector Micro UFL para antena externa
Memória
• STM32H747XI - 2 MB Flash, 1 MB RAM
- AT25SF128A-MHB-T - 16 MB Flash NOR, QSPI Interface
- AS4C4M16SA - SDRAM de 8 MB
I/O
- 76 pinos de E/S digitais
- 12 pinos de entrada analógica
- 13 pinos PWM
- 2 pinos de saída analógica (DAC0/DAC1)
- Host USB 2.0A
- Periférico USB-C, porta de programação e HID
- Nível lógico de 3,3 V
- VRTC para alimentar o RTC enquanto a placa estiver desligada
- Pino OFF para desligar a placa
4x UART, 3 I2C, 2 SPI e 1 CAN (é necessário um transceptor externo) para comunicação
Módulo Elemento Seguro ATECC608A-MAHDA-T
Conectores
- Conector de câmera Arducam de 20 pinos
- D1N, D0N, D1P, D0P, CKN, CKP e D68-D75 para display
- DAC0, DAC1 e A7 para áudio
- Conector JTAG
Tensão de operação do circuito de 3,3 V
6 V a 24 V Faixa de tensão de entrada
Corrente CC de 8 mA por pino de E/S
Protetor de tela GIGA (ASX00039)
KD040WVFID026-01-C025A Tela TFT de 3,97”
- Resolução de 480x800
- 16,7 milhões de cores
- Tamanho de pixel de 0,108 mm-
- Sensor de toque capacitivo
- Suporte a 5 pontos e gestos
- Luz de fundo LED Edge
IMU BMI270 de 6 eixos (acelerômetro e giroscópio)
- 16 bits
- Acelerômetro de 3 eixos com alcance de ±2 g/±4 g/±8 g/±16 g
-Giroscópio de 3 eixos com alcance de ±125 dps/±250 dps/±500 dps/±1000 dps/±2000 dps
- LED RGB SMLP34RGB2W3
- Ânodo comum
- IS31FL3197-QFLS2-TR Driver com bomba de carga integrada
Microfone digital MP34DT06JTR
-AOP = 122,5 dB SPL
- Relação sinal-ruído de 64 dB
- Sensibilidade omnidirecional
- Sensibilidade de -26 dBFS ±3 dB
E/S
- Conector GIGA
- Conector de câmera de 2,54 mm
APLICAÇÕES
- Interfaces Homem-Máquina (IHMs)
- Impressão 3D
- Processamento de sinal e áudio
- Robótica
- Dispositivo de aquisição de dados
- Prototipagem de design de interação
- Assistentes de voz
