Este integrado tem a mesma função de 7442, com a diferença que suas saídas podem excitar cargas com maior corrente e maior tensão.
De fato, as saídas são para tensões até 30 volts e correntes até 80 mA.

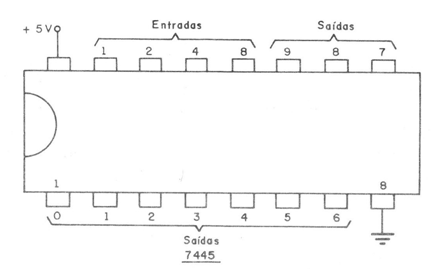

A pinagem deste integrado é mostrada na figura.
A tabela de condições de entradas e saídas é a mesma do 7442.
Cada integrado exige uma corrente de 43 mA sendo alimentado por 5 V e opera com um tempo de propagação de 45 ns.
Observe que os 80 mA com 30 V de alimentação podem ser drenados apenas no estado LO de saída. O estado HI é obtido somente com a ligação de um resistor entre a saída e o + da alimentação.
