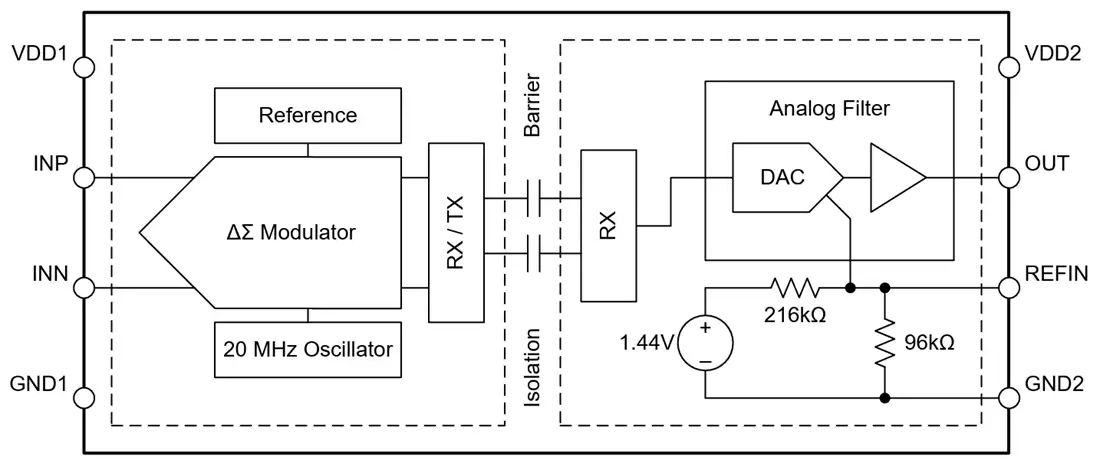

O Amplificador com Isolamento Funcional AMC0100R da Texas Instruments é um amplificador de precisão com isolamento galvânico, entrada diferencial de ±250mV e saída ratiométrica de terminação única. A entrada é otimizada para conexão direta a um resistor shunt ou outra fonte de sinal de baixa impedância. A barreira de isolamento separa as partes do sistema que operam em diferentes níveis de tensão de modo comum ou circuitos sensíveis a ruído dos estágios de potência. A barreira de isolamento suporta uma tensão de trabalho de até 200VRMS/280VDC e sobretensões transitórias de até 570VRMS/800VDC (60s). O AMC0100R da Texas Instruments emite um sinal de terminação única proporcional à tensão de entrada. A saída em escala completa é definida pela tensão aplicada ao pino REFIN. A saída do AMC0100R foi projetada para conexão direta à entrada de um ADC. Conecte o REFIN à mesma tensão de referência do ADC para corresponder à faixa de tensão de entrada dinâmica do ADC. O AMC0100R está disponível em um encapsulamento VSON de 8 pinos com passo de 0,65 mm e é totalmente especificado para a faixa de temperatura de -40 °C a +125 °C.
