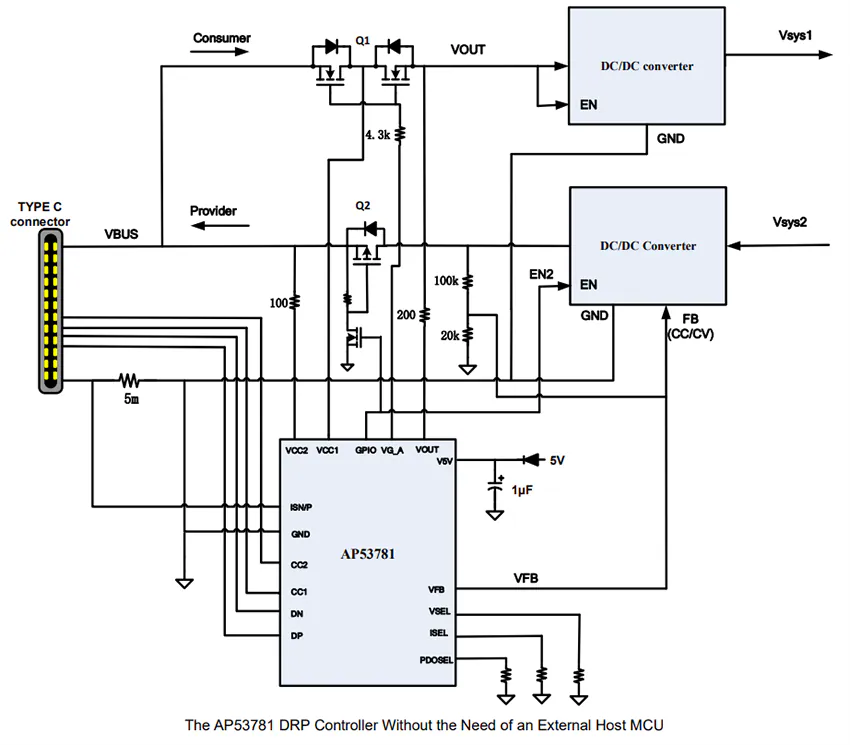

O controlador de alimentação de dupla função USB Power Delivery (PD) AP53781 da Diodes Inc. é um controlador USB Type-C® PD3.2 DRP totalmente integrado, projetado para suportar a Faixa de Alimentação Estendida (EPR)/Fonte de Tensão Ajustável (AVS) de até 28 V, bem como a Faixa de Alimentação Padrão (SPR) de até 21 V. O AP53781 da Diodes Inc. funciona como um consumidor de energia, solicitando energia de um adaptador compatível com PD3.1, e também atua como um fornecedor de energia para alimentar um dispositivo equipado com conector Type-C (TCD). No modo de baixo consumo, o AP53781 consome apenas 50 µA e opera sem a necessidade de um MCU. Para o modo consumidor, o Objeto de Dados de Solicitação (RDO) desejado é selecionado usando valores de resistência específicos nos pinos VSEL e ISEL para definir a tensão e a corrente alvo. No modo de fornecimento, a capacidade do Objeto de Dados de Potência (PDO) é selecionada entre oito perfis de potência predefinidos por meio de uma resistência apropriada no pino PDOSEL. O AP53781 integra resistores de terminação Rp/Rd e chaves de controle DRP. O componente suporta os protocolos QC2.0/3.0 e inclui o modo de bateria descarregada quando atua como um dreno. Durante a operação como fonte, o controle de feedback VFB está disponível para controladores DC/DC externos. O dispositivo opera de 3,6 V a 28 V usando uma topologia de detecção de corrente de baixa tensão. Recursos adicionais incluem proteção contra curto-circuito entre os pinos do Canal de Configuração (CC1/CC2) e pinos de alta tensão adjacentes de até 34 V. O firmware integrado fornece proteções de segurança abrangentes, incluindo proteção contra sobretensão (OVP), subtensão (UVP) e sobrecorrente (OCP).
