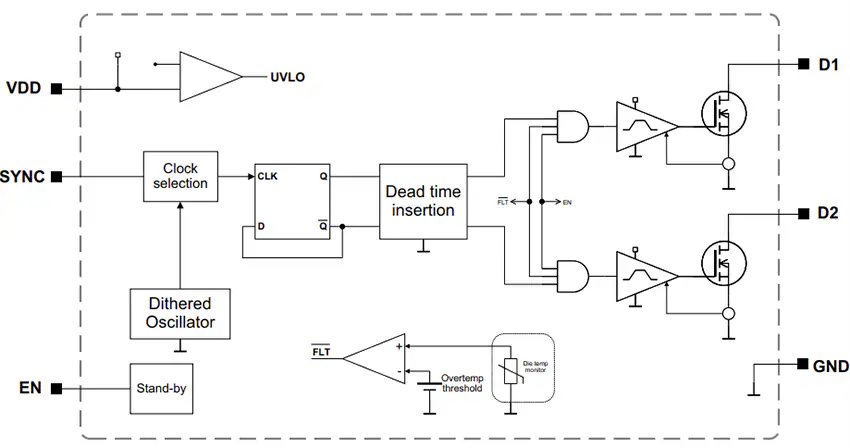

Saiba mais sobre este componente em destaque. Os drivers de transformador push-pull MCP14T0517 da Microchip Technology são projetados para fontes de alimentação compactas e isoladas, operando com entrada de 3 VCC a 5,5 VCC. Os drivers MCP14T0517 da Microchip integram dois MOSFETs de potência e são capazes de acionar transformadores push-pull com derivação central diretamente da fonte de alimentação. Os dispositivos apresentam um oscilador interno seguido por um estágio de acionamento de gate que fornece saídas complementares para chaves de potência de canal N com referência ao terra. Cada chave inclui uma taxa de variação de tensão controlada e o oscilador emprega dithering de frequência para ajudar a reduzir a EMI. Uma fonte de clock externa também pode ser usada quando for necessário um posicionamento harmônico preciso ou sincronização com vários drivers de transformador. Os recursos de proteção integrados incluem um limite de corrente de pico típico de 2,5 A, bloqueio por subtensão (UVLO), desligamento térmico e controle de tempo morto para os dispositivos de chaveamento. Uma função de partida suave está incluída para limitar a corrente de pico durante a inicialização, especialmente quando capacitores de saída de grande porte estão presentes. Duas opções de frequência de chaveamento estão disponíveis: o MCP14T0517A opera a 150 kHz para reduzir a EMI, e o MCP14T0517B opera a 450 kHz para projetos que exigem transformadores menores. Os drivers MCP14T0517 são oferecidos em um encapsulamento compacto SOT 23 de 6 pinos e são especificados para operação em uma faixa de temperatura de -40 °C a +125 °C.
