Atualmente uma das ferramentas mais importantes nos laboratórios dos desenvolvedores é a placa de desenvolvimento. Contendo todos os recursos necessários ao desenvolvimento de um projeto com um componente específico ela permite ao criador do projeto que ele aproveite todos os recursos disponíveis ao máximo e sem erros. A placa que focalizamos é para o ERF32MG29 e o ERF32BG29 componentes específicos para aplicações em rádio de longo alcance, vestíveis e dispositivos portáteis. Este artigo foi elaborado com informações do fabricante e da Mouser Electrônics, acessíveis nos links no final do artigo.

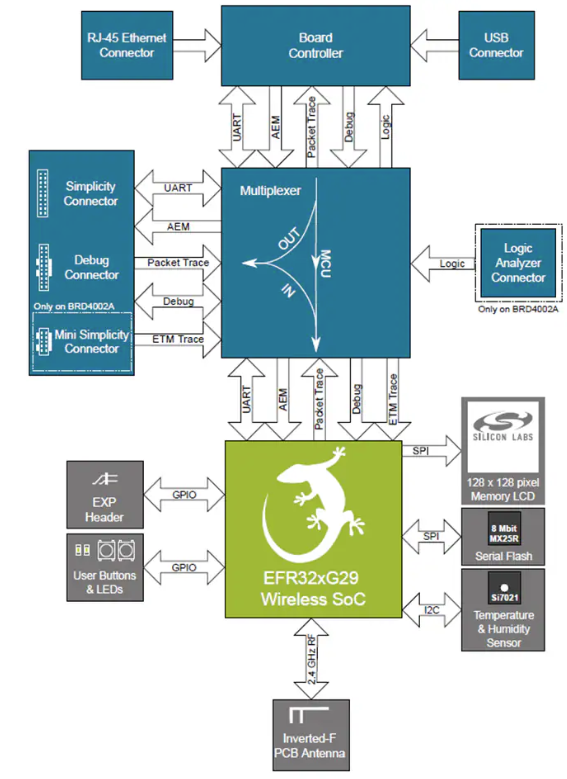

As placas de desenvolvimento ERF32BG29 e ERF32MG29 da Silicon Labs auxiliam os desenvolvedores a traçar o perfil do consumo de energia, depurar aplicações e analisar o comportamento da rede sem fio. Um Sistema em Chip (SoC) Gecko Wireless EFR32xG29 é instalado em uma placa de rádio que se conecta diretamente a uma placa-mãe Wireless Starter Kit (Wireless STK) ou a uma placa-mãe Wireless Pro Kit. As placas-mãe possuem diversas ferramentas para facilitar a avaliação e o desenvolvimento de aplicações sem fio. Um depurador J-Link integrado permite a programação e a depuração no dispositivo de destino via USB ou Ethernet. O Monitor de Energia Avançado (AEM) oferece monitoramento de corrente e tensão em tempo real. Uma interface de porta COM virtual (VCOM) fornece uma conexão serial direta via USB ou Ethernet. A Interface de Rastreamento de Pacotes (PTI) oferece informações de depuração valiosas sobre pacotes transmitidos e recebidos em links sem fio. Todas as funcionalidades de depuração, incluindo AEM, VCOM e PTI, também podem ser usadas em hardware de destino externo em vez da placa de rádio conectada. Para aprimorar ainda mais a usabilidade, a placa-mãe contém sensores e periféricos que demonstram alguns dos muitos recursos do EFR32xG29. A placa-mãe também possui um conector EXP de 20 pinos que pode ser usado para conectar placas EXP ao kit ou para facilitar a conexão com E/Ss no CI alvo da placa de rádio.
Um Kit Inicial Wireless consiste em uma ou mais placas-mãe e placas de rádio que se conectam à placa-mãe. Diferentes placas de rádio estão disponíveis, cada uma com diferentes dispositivos da Silicon Labs com diferentes bandas de frequência de operação. Como as placas-mãe são projetadas para funcionar com diferentes placas de rádio, o mapeamento real dos pinos de um pino de dispositivo para um recurso da placa-mãe é feito na placa de rádio. Isso significa que cada placa de rádio tem seu próprio mapeamento de pinos para os recursos do Wireless STK, como botões, LEDs, o display, o conector EXP e os breakout pads. Como o mapeamento de pinos é diferente para cada placa de rádio, consulte os Guias do Usuário corretos para mostrar os recursos do kit no contexto da placa de rádio conectada.

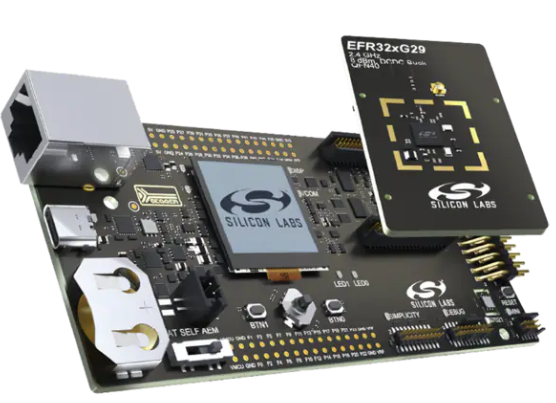

As placas de rádio EFR32xG29 DC-DC Buck (BRD4412A) ou Boost (BRD4413A e BRD4420A) podem ser usadas com uma placa-mãe Wireless Starter Kit (BRD4001A) ou uma placa-mãe Wireless Pro Kit (BRD4002A). A placa-mãe Wireless Pro Kit é a sucessora da placa-mãe Wireless Starter Kit, que vem com algumas melhorias e recursos adicionais, incluindo maior alcance de medição AEM e taxa de amostragem, tensão VMCU variável, um joystick, um analisador lógico e um conector Mini Simplicity. Recursos do kit, como o sensor Si7021 e o conector EXP, estão disponíveis nos mesmos pinos EFR32xG29, independentemente da placa-mãe utilizada, mas a pinagem para os breakout pads é diferente.
Características
- Placas de rádio, podem ser usadas com uma placa-mãe Wireless Starter Kit (BRD4001A) ou uma placa-mãe Wireless Pro Kit (BRD4002A)
BRD4412A
- EFR32xG29 Gecko Wireless SoC com 1024kB de Flash e 256kB de RAM (EFR32MG29B140F1024IM40)
- Antena PCB em F invertido (banda de 2,4 GHz)
- Flash serial de baixo consumo de 8 Mbit para atualizações over-the-air
BRD4413A
- EFR32xG29 Gecko Wireless SoC com 1024kB de Flash e 256kB de RAM (EFR32MG29B230F1024CM40)
- Antena PCB em F invertido (banda de 2,4 GHz)
- Flash serial de baixo consumo de 8 Mbit para atualizações over-the-air
- LDO integrado com 1,5 V Saída
BRD4420A
- EFR32xG29 Gecko Wireless SoC com 1024kB de Flash e 256kB de RAM (EFR32BG29B220F1024CJ45)
- Antena PCB em F invertido (banda de 2,4 GHz)
- Flash serial de baixo consumo de 8 Mbit para atualizações sem fio
- LDO integrado com saída de 1,5 V
- Potência de saída de +4 dBm
- Modo DC-DC Boost para operação com bateria de célula única
- Secure Vault™ High para segurança aprimorada
Placa-mãe xG29-PK6034A (vem com todos os códigos de peça)
- Monitor de energia avançado
- Interface de rastreamento de pacotes
- Analisador lógico (somente BRD4002A)
- Porta COM virtual
- Depurador integrado SEGGER J-Link
- Depuração de dispositivos externos
- Conectividade Ethernet e USB
- Sensor de umidade relativa e temperatura Silicon Labs Si7021 (não disponível com BRD4420A)
- LCD TFT com memória de 128x128 pixels e baixo consumo de energia (não disponível com BRD4420A)
- LEDs e botões de pressão do usuário
- Conector EXP de 20 pinos e 2,54 mm
- Breakout pads para E/S SoC sem fio
- Suporte para bateria tipo moeda CR2032
- Suporte a software
- Simplicity Studio™
- Perfilador de energia
- Analisador de rede
Aplicações
BRD4412A (EFR32MG29)
- Aplicações de alta potência
- Comunicação sem fio de longo alcance
- Iluminação inteligente
- Internet das Coisas Industrial (IIoT)
- Automação predial
BRD4413A (EFR32MG29)
- Projetos alimentados por bateria e com eficiência energética
- Dispositivos portáteis
- Sensores ambientais
- Medição inteligente
BRD4420A (EFR32BG29)
- Dispositivos médicos vestíveis
- Etiquetas de rastreamento de ativos
- Sensores alimentados por bateria
- Casa inteligente dispositivos
- Beacons e periféricos BLUETOOTH® LE
