O MIC9130 consiste num controlador DC-para-DC de Alta Tensão e Alta Velocidade destinado à aplicações em telecomunicações. Trata-se de um controlador PWM que converte, de modo eficiente, os -48 V das linhas de circuitos de telecomunicações em níveis lógicos. Veja nesse artigo as principais características desse circuito integrado da Micrel e suas aplicações.
As características de entrada do MIC9130 permitem que ele seja ligado em linhas que tenham uma tensão de entrada de até 180 V. Essa característica protege o componente contra transientes de alta tensão que comumente estão presentes na linha.
O MIC9130 pode operar em alta velocidade. Tipicamente, ele pode controlar pulsos de até menos de 25 ns de largura a partir de seu pino de saída.
O oscilador interno do MIC9130 pode operar frequências de até 2,5 MHz, e até mesmo maiores, com sincronização externa.
Com esse componente é possível projetar fontes de grande eficiência, chegando a 90% com correntes de saída elevadas. Sua corrente quiescente muito baixa, da ordem de 1,3 mA, possibilita a obtenção de alta eficiência mesmo com cargas pequenas.
O ciclo ativo máximo do MIC9130 é de 50%. Para projetos que exijam ciclos ativos maiores, o componente indicado é o MIC9131.
O MIC9130 está disponível em invólucros QSOP e SOP de 16 pinos, com pinagem conforme mostra a figura 1.
Destaques:
* tensões de entrada de até 180 V
* Oscilador interno para operação até mais de 2,5 MHz
* Operação até 4 MHz com sincronização
* Atraso no sensoriamento de corrente de 34 ns
* Largura mínima de pulso: 25 ns
* 90% de eficiência
* Corrente quiescente de 1,3 mA
* Corrente no modo shutdown de 1 uA
* Partida suave
Aplicações:
* Fontes de alimentação para equipamentos de Telecom
* Cartões de linha
* Terminadores de redes ISDN
* Conversores DC/DC de baixa potência

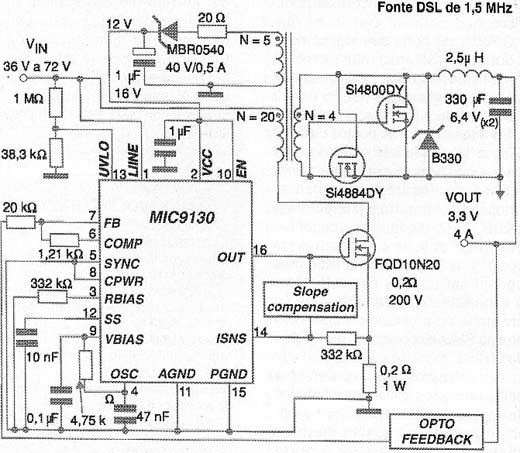

Na figura 2 temos um circuito típico de aplicação para esse CI.

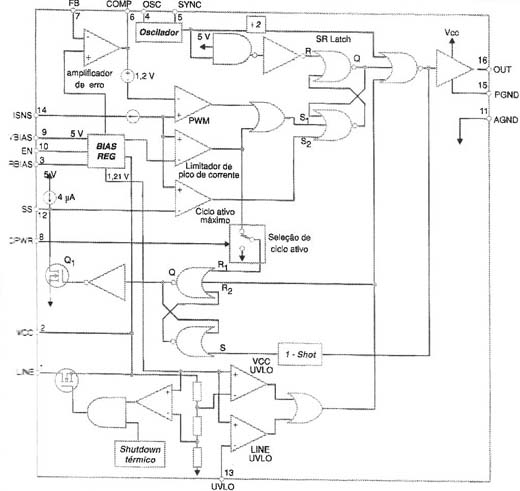

Na figura 3 mostramos um diagrama de blocos em que as principais funções contidas nesse CI são detalhadas.
O MIC9130 usa um processo BIC? DMOS para obtenção de uma entrada de alta tensão, baixa corrente quiescente e tempos internos de passagem dos sinais muito pequenos. O MIC9130 é projetado para excitar MOSFETs de canal N que são indicados para aplicações em conversores tipo Boost, Flyback e Forward.
O pino de partida de alta tensão elimina a necessidade de um circuito externo para essa finalidade. É justamente esse recurso que o torna ideal para aplicações em telecomunicações.
Conforme podemos ver pelo diagrama de blocos, o MIC9130 possui 6 funções básicas.
* Circuito de potência e polarização (power and bias)
- Circuito de partida de alta tensão (High voltage and start-up circuit)
- Fontes de polarização e Vcc (Vcc and bias supplies)
* Circuitos de habilitação e monitoração de subtensão (enable and undervoltage monitoring circuits.
- UVLO Vcc e Vin
- Habilitação (Enable)
* Circuitos do oscilador e sincronismo (Oscillator and sync circuitry)
* Circuitos de partida suave e reset suave (soft start and soft reset circuits)
* Circuitos de excitação de MOSFETs (MOSFET gate drive circuits)
Mais informações sobre esse componente pode ser obtida no datasheet disponível no site da Micrel em www.micrel.com.
