(2006) Com a chegada da TV digital em nosso país aumenta o interesse por componentes que possam equipar os novos receptores. A National Semiconductor agora Texas Instruments tem uma ampla linha de circuitos integrados que atendem a essas necessidades.
O componente focalizado neste artigo é o LM2426, que consiste em um driver triplo monolítico para 30 MHZ.

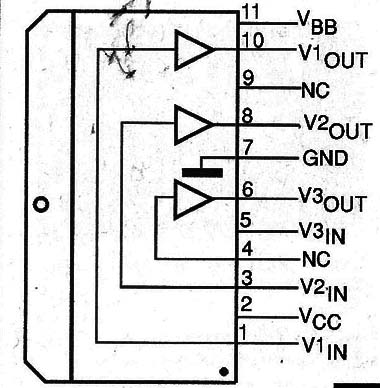

Esse componente, apresentado em invólucro de potência, mostrado na figura 1, tem as especificações para aplicações em HDTV.

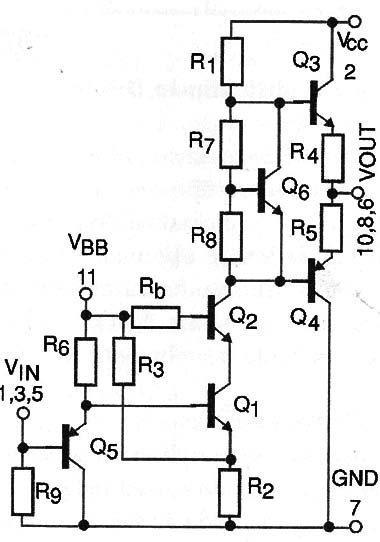

O diagrama equivalente a cada driver é mostrado na figura 2.
Esse CI pode excitar diretamente os catodos do Cinescópio, com um
ganho fixo de -53 e uma elevada impedância de entrada.
Suas características permitem a excitação direta de cargas capacitivas como são os catodos dos TRCs, mas também admite cargas resistivas.
Destaques:
* Faixa de tensões de entrada de 0 a 5 V
* Excursão da tensão de saída até 130 Vpp
* Estável com cargas capacitivas de O a 20 pF
* Invólucro TO-220

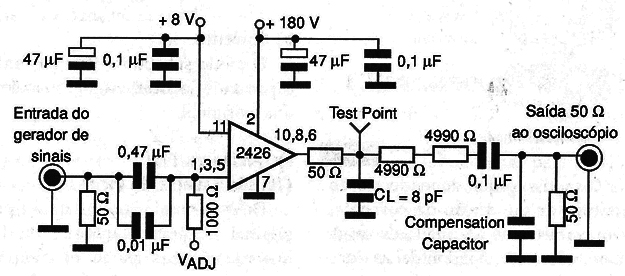

Na figura 3 temos um circuito de teste típico, através do qual as características desse componente podem ser comprovadas.
Os resistores de 4990 Ω formam com o resistor de 50 Ω um divisor resistivo de 100:1 para aplicação dos sinais num osciloscópio.
