Quando se deseja uma tensão maior do que a que pode ser conseguida no secundário de um transformador, ou a partir da rede de alimentação, após a retificação e filtragem, existe uma solução simples que é o uso, de um multiplicador de tensão.
Com estes circuitos podemos obter tensões duas, três, quatro vezes ou mais, maiores que a tensão de pico alternante disponível de uma fonte.
São usados basicamente diodos, resistores e capacitores nesta multiplicação, obtendo-se na saída um valor contínuo próprio para alimentação de qualquer equipamento eletrônico.

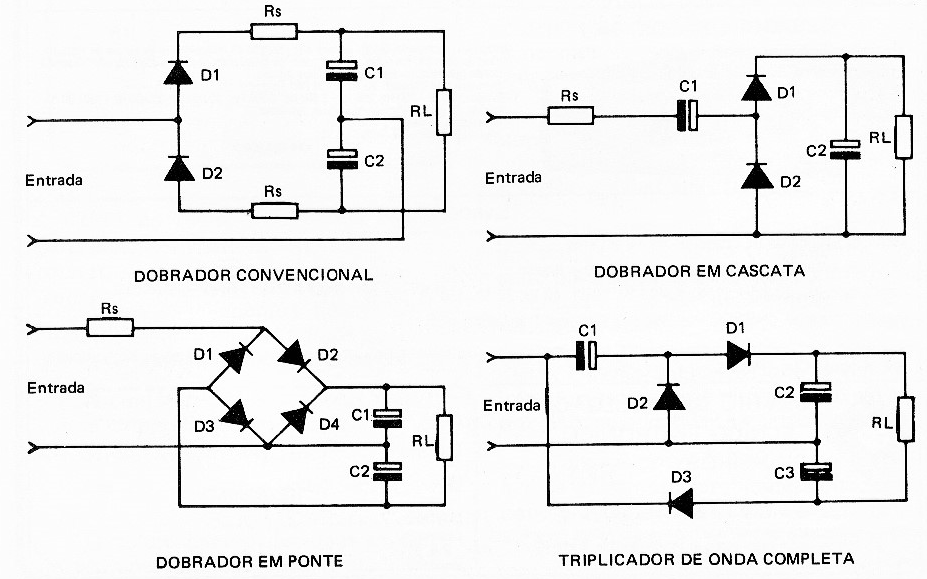

O primeiro circuito que mostramos é um dobrador convencional em que temos como base dois diodos e dois capacitores. Os valores dos capacitores são selecionados de modo a fornecer um valor com pequenas variações da tensão sobre a carga RL.
O segundo circuito é um dobrador em cascata, mais simples, pois tem um resistor a menos e de onde se obtém uma tensão sobre a carga RL da ordem de duas vezes a que seria conseguida com uma retificação e filtragem convencionais.
Temos ainda o dobrador em ponte em que são usados 4 diodos e dois capacitores de valores elevados. Neste, pode-se ter maior eficiência que no caso anterior, pois o funcionamento é em onda completa.

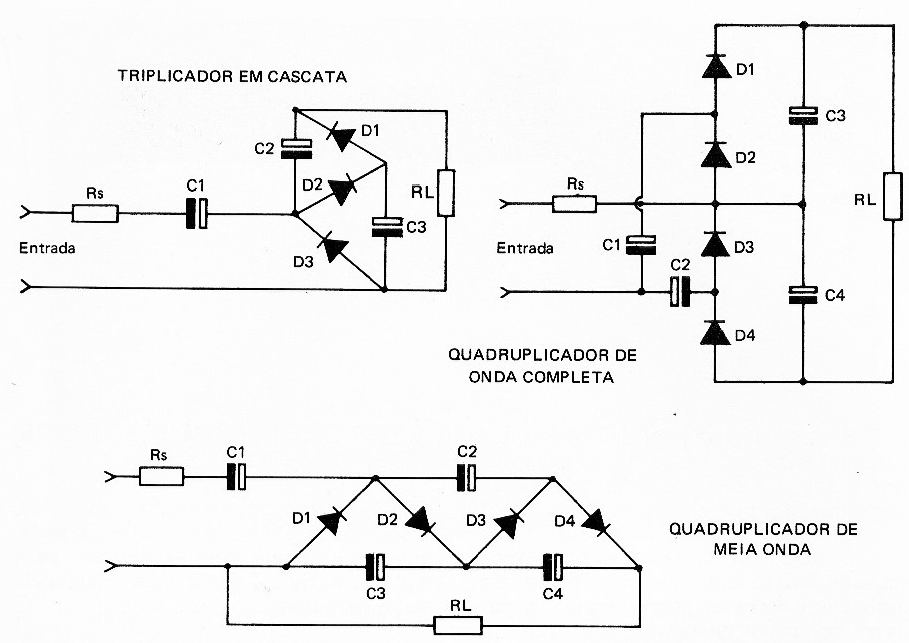

Para os triplicadores temos duas versões. A primeira é denominada onda completa e faz uso de três diodos e três capacitores, enquanto que a versão em cascata usa a mesma quantidade de componentes, porém em ligação diferente.
Para o quadruplicador de tensão damos um circuito com 4 diodos e 4 capacitores que permite obter um valor de pico quatro vezes maior do que aquele que seria possível numa retificação comum.
Finalmente, temos o circuito quadruplicador de meia onda, versão que pode ser expandida para se multiplicar a tensão por qualquer número inteiro.
