Num circuito modulador de impulsos a frequência de um sinal retangular é modificada pela aplicação de um sinal externo que pode ter outra forma de onda.
Uma das aplicações possíveis para este circuito é em sistemas de rádio controle modulador por impulso, onde o movimento do modelo depende justamente da frequência do sinal modulador recebido pelo receptor local.
Nesta configuração o 555 funciona como um astável que gera um sinal retangular, cuja frequência depende de R1, R2 e de C1.
Em torno da frequência básica dada por este componente, obtemos variações que dependem da intensidade do sinal modulador.
A alimentação do circuito pode ser feita com tensões compreendidas entre 5 e 15 V, devendo ser observado que no caso de uma alimentação de 5 V sua alimentação torna-se compatível com os circuitos lógicos digitais da tecnologia TTL. Para este caso, o sinal de salda, retirado do ponto 3, pode ser aplicado diretamente à entrada de qualquer porta TM ou circuito equivalente.
O funcionamento deste circuito é tal que apenas a largura do pulso se altera com o sinal de entrada, ficando constante sua separação.
CI - 555 - circuito integrado
C1 - 10 nF (103) - capacitor cerâmico
C2 - 10 µF. x 12 V - capacitor eletrolítico
R1 - 10 k x 1/8 W - resistor (marrom, preto, laranja)
R2 - 82 k x 1/8 W - resistor (cinza, vermelho, laranja)
R3 - 4,7 k x 1/8 W - resistor (amarelo, violeta, vermelho)
Diversos: suporte para o CI, placa de circuito impresso, fios, solda, etc.
Na figura 1 damos o circuito completo do modulador, observando a sua simplicidade, já que poucos elementos são usados.

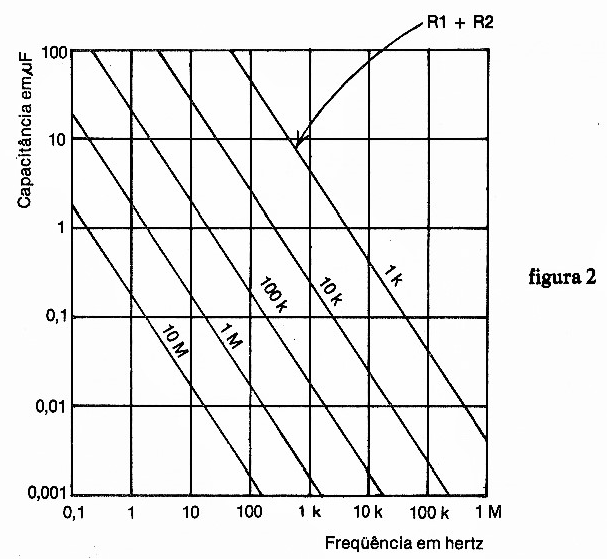

Na figura 2 damos um gráfico em que podemos calcular a frequência central de operação em função dos valores dos componentes usados.
Observamos que o capacitor C1 não pode ser menor que 500 pF e, do mesmo modo, R1 e R2 não devem ser menores que 1 k.
O sinal de modulação não deve também exceder a tensão de alimentação.
Na montagem, observe a polaridade da alimentação e do capacitor eletrolítico, e principalmente a posição do circuito integrado.
