Este circuito é bem mais complexo que os outros fornecidos nesta coletânea (sítio – ART2523). Trata-se de um oscilador básico com um integrado, modulado por um segundo integrado e com a amplificação feita por um terceiro integrado, o que garante uma boa potência de áudio.
O número relativamente alto de componentes desta galinha exige que sua montagem seja feita em placa de circuito impresso, principalmente pela presença de três integrados.
Os ajustes encontrados são apenas dois: o do trimpot, que fixa o comportamento do circuito de modo que ele imite o cacarejar da galinha e o de P2, que é o controle de volume.
COMO FUNCIONA
O que temos são três circuitos integrados de naturezas bem diferentes.
O primeiro é um integrado C-MOS que consiste em 6 inversores, ou seja, é um Hex-inverter que é ligado como um oscilador de baixa frequência, o qual determinará o intervalo e a duração dos cacarejos.
Neste oscilador encontramos capacitores de alto valor que, entretanto, não podem ser eletrolíticos, caso de C3 e C4. É por este motivo que para se obter 2 uF são ligados em paralelo dois capacitores de poliéster de 1 uF.
O sinal de baixa frequência deste oscilador é levado a um transistor que serve como “driver" para a modulação do segundo integrado.
Este segundo integrado é um timer 555 que funciona como um multivibrador astável, determinando o timbre das cacarejadas da galinha. Este timbre está diretamente ligado ao valor de R11, R12 e de C7.
Se o leitor não gostar dos efeitos obtidos em sua montagem específica, o que pode acontecer em vista das tolerâncias dos componentes comerciais, deve começar as modificações de valores por estes componentes.
Os sinais de áudio, obtidos na saída deste integrado, são levados ao terceiro integrado que é um amplificador completo.
O TBA820S pode fornecer, num alto--falante de 4 ohms, uma potência de até 2 W, o que significa bastante barulho em termos galináceosl
Obs. O artigo é de 1983. Versões mais modernas podem ser elaboradas com o LM386 ou TDA7052 na etapa de áudio.
A alimentação do circuito é feita com uma tensão de 6 V, que pode vir de uma fonte ou de pilhas comuns.
MONTAGEM

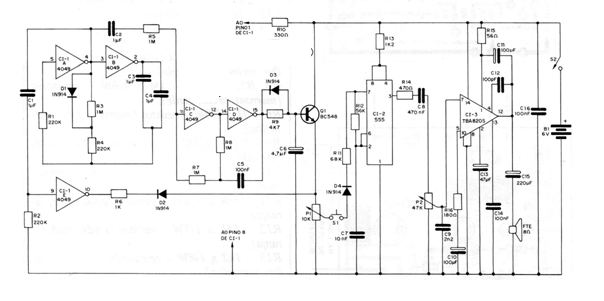

O circuito completo da galinha é mostrado na figura 1.

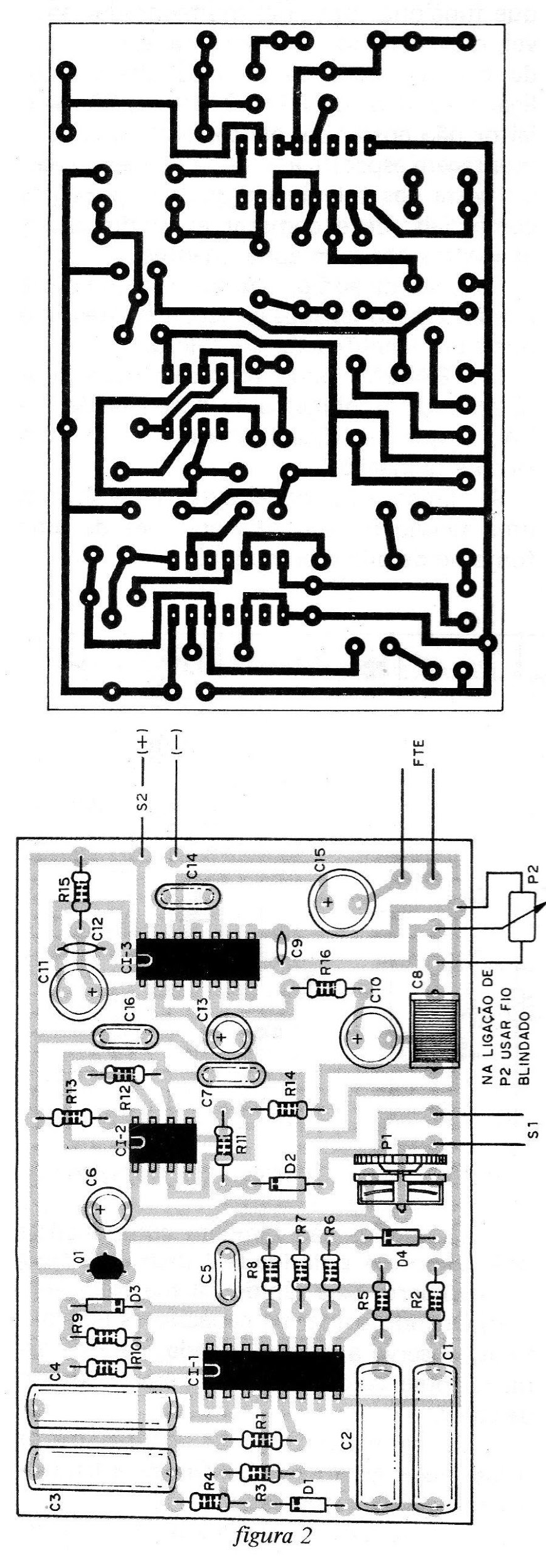

A montagem em placa de circuito impresso é mostrada na figura 2.
São os seguintes os principais cuidados que o leitor deve tomar na montagem:
a) Ao soldar todos os integrados, observe sua posição e seja rápido. Cuidado com os espalhamentos de solda que possam curto--circuitar os terminais. Use suporte se estiver inseguro.
b) Veja bem a posição do transistor ao fazer sua soldagem.
c) Os diodos são também componentes polarizados. A polaridade é dada peia faixa no invólucro. Seja rápido na sua soldagem.
d) Quando soldar os capacitores eletrolíticos observe a sua polaridade. Para os demais, tome cuidado apenas com o excesso de calor.
e) Os resistores têm os valores dados pelas faixas coloridas. Confira pela lista de material se tiver dúvidas.
f) O trimpot é montado na própria placa alargando-se os fios para esta finalidade.
g) Ligue os componentes externos
PROVA E USO
Coloque as piihas no suporte, observando sua polaridade e acione S2.
Abra o volume em P2. Depois, ao mesmo tempo em que ajusta P1, aperte S1 até obter o som correspondente a uma galinha.
LISTA DE MATERIAL
CI-1 - 4049 - Hex-inverter
CI-2 - 555 - timer
CI-3 - TBA820S - amplificador
QI - BC548 ou equivalente - transistor
D1, D2, D3, D4 -1N914 ou IN4148 – diodos de silício
C1, C2, C3, C4 - 1 uF ~ poliéster
C5, C14, C6 ~ 100 nF - cerâmicos
C6 - 4,7 uF x 6 V - eletrolítico
C7 - 10 nF - cerâmico
C8 - 470 nF - cerâmico ou poliéster
C9 - 2,2 nF ~ cerâmico
C10, CII - 100 uF x 6 V- eletrolíticos
C12 - 100 pF - cerâmico
CI3 - 47 uF x 6 V - eletrolítico
C15 - 220 uF x 6 V- eletrolítico
R1, R2, R4 – 220 k x 1/8 W - resistores (vermelho, vermelho, amarelo)
R3, R5, R7, R8 – 1 M x 1/8 W – resistores (marrom, preto, verde)
R6 – 1 k x 1/8 W - resistor (marrom, preto, vermelho)
R9 - 4,7 k x 1/8 W - resistor (amarelo, violeta, vermelho)
R10 – 330 R x 1/8 W - resistor (laranja, laranja, marrom)
R11 – 68 k x 1/8 W - resistor (azul, cinza, laranja)
R12 – 56 k x 1/8 W - resistor (verde, azul, laranja)
R13 - 1k2 x 1/8 W - resistor (marrom, vermelho, vermelho)
R14 – 470 R x 1/8 W - resistor (amarelo, violeta, marrom)
R15 – 56 R x 1/8 W - resistor (verde, azul, preto)
R16 – 180 R x 1/8 W - resistor (marrom, cinza, marrom)
P1 – 10 k - trimpot
P2 – 47 k - potenciômetro (volume)
S1 - interruptor de pressão
S2 - interruptor simples
FTE - alto-falante de 8 ohms
BI - 6 V - 4 pilhas pequenas ou médias
Diversos: placa de circuito impresso, suporte de pilhas, fios, solda, etc.
