Você pode com este simples circuito ter duas velocidades para seu barbeador elétrico, para seu ventilador ou mesmo para sua furadeira sem a necessidade de fazer qualquer modificação em seus motores.

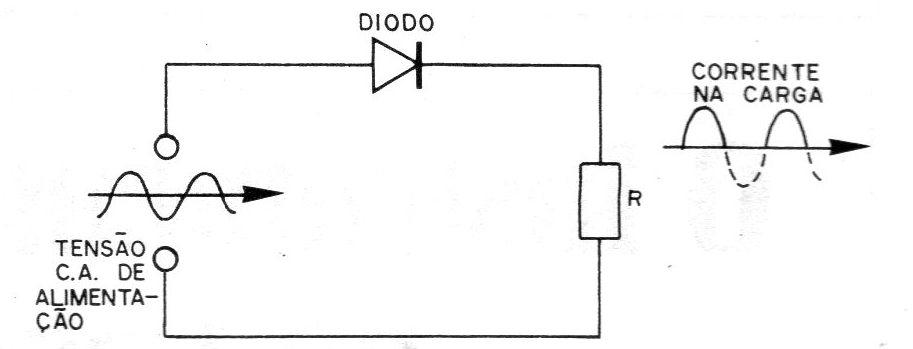

Os díodos semicondutores têm a propriedade de conduzir a corrente num único sentido. Isso significa que, se forem ligados a uma carga qualquer em série com a alimentação de corrente alternada, apenas um dos semiciclos da alimentação de corrente alternada circula.
Em suma, a carga passa a receber metade de sua alimentação. (figura 1).
No caso de um motor, isso implicará numa redução automática de velocidade.
O importante a ser notado no uso de um diodo é que, ao contrário de um controle comum por resistência, nenhuma potência é desperdiçada.
Assim, o que fazemos é ligar em série com o motor a ser controlado um diodo semicondutor de potência apropriada o qual pode ser colocado e retirado do circuito por meio de um simples interruptor.

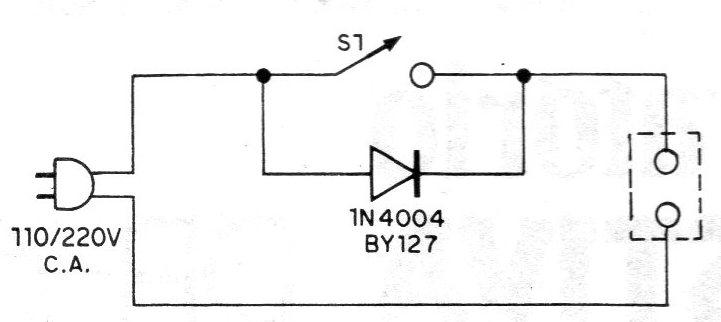

O circuito completo do redutor de potência é dado na figura 2.
O díodo usado deve ser de 1A de corrente para 200 V se a rede for de 110 V e para 400 V se a rede for de 220 V. Com este tipo de diodo motores de até 100 W (rede de110 V) ou 200 W (rede de 220 V) podem ser controlados.
Para corrente maior, diodos de maior capacidade de corrente devem ser usados.

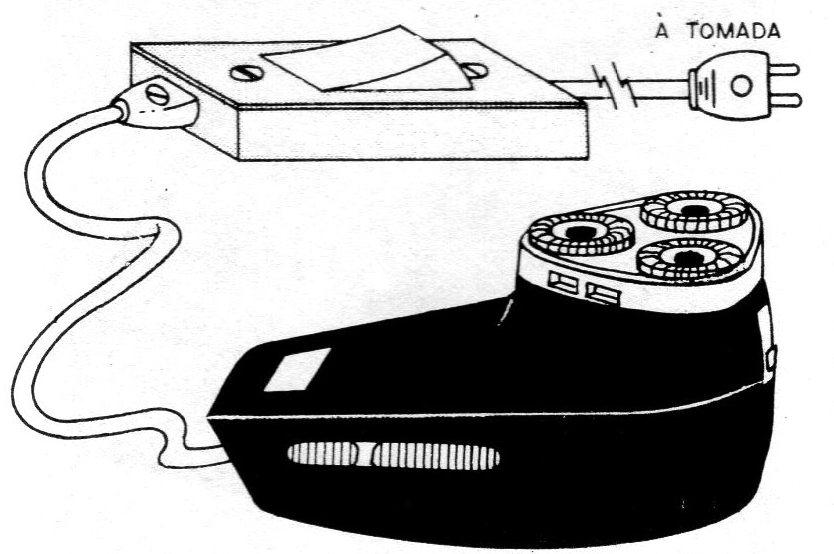

Na figura 3 damos uma sugestão para a montagem do redutor.
Um fusível de proteção pode ser intercalado entre a alimentação e o circuito.
Obs. Este circuito só funciona com os chamados motores universais que possuem enrolamento único. Com outros tipos de motores ele não deve ser usado.
