O circuito que damos a seguir serve para detectar a passagem de uma pessoa por um local, acionando um aviso a distância ou então um gravador de modo temporizado.
Obs. Este artigo faz parte de um livro sobre espionagem que publicamos na década de 80 e que foi atualizado em 2015.
O princípio de funcionamento é baseado numa fotocélula do tipo LDR (foto-resistor) que deve permanecer permanentemente iluminada por uma peque lâmpada. Quando o feixe de luz que incide nesta célula sofrer interrupção ocorre disparo do circuito.

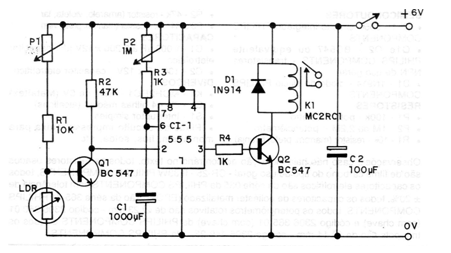

Na figura 1 temos o circuito completo deste interessante automatismo que também funciona como alarme.

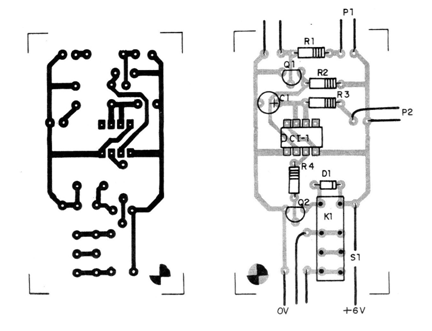

A placa de circuito impresso é mostrada na figura 2.
P1 ajusta a sensibilidade em função da iluminação ambiente, enquanto que P2 ajusta a temporização que pode ir de alguns segundos até perto de 1 hora, dependendo do valor do capacitor eletrolítico ligado aos pinos 6 e 7 do circuito integrado.
O valor máximo recomendado deste capacitor é 2 200 uF já que valores maiores podem instabilizar o circuito devido a fugas. Os terminais do relé são ligados à chave do microfone de um gravador ou à alimentação de um transmissor para escuta clandestina, e ao mesmo tempo a um sistema de alerta remoto para que se saiba o que está ocorrendo.
Para usar o aparelho é simples:
Posicione o LDR de modo que ele receba luz da pequena lâmpada oculta na passagem (2 a15 watts); O LDR e a lâmpada podem ser dotados de tubos com lente para direcionar a luz.
Coloque P2 na posição de menor temporização e depois abra P1 até ocorrer o disparo do relé. Volte um pouco e aguarde. Se o relé não abrir, volte mais um pouco até obter o limiar do disparo. Experimente passando a mão na frente do LDR de modo a interromper o feixe de luz.

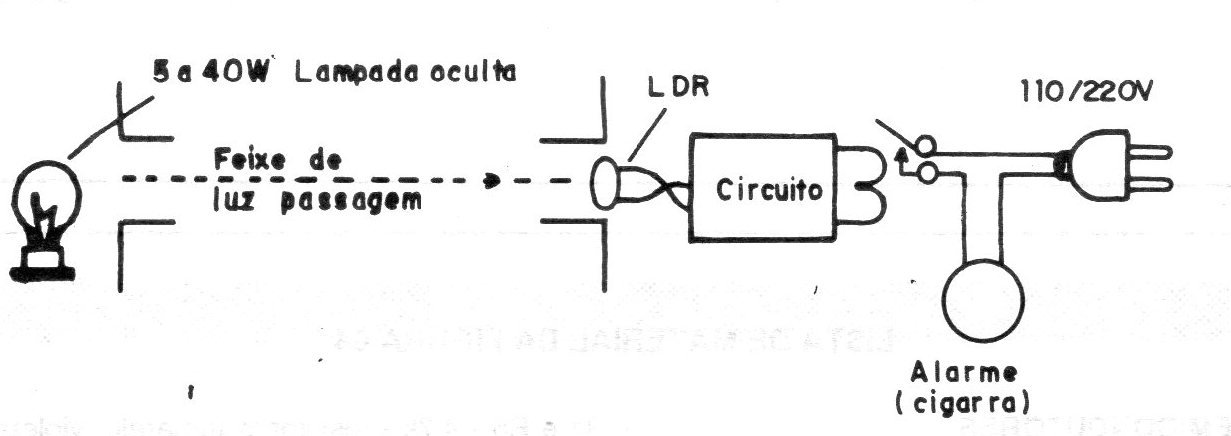

Comprovando o funcionamento é só fazer a instalação. Na figura 3 temos o modo de se fazer esta instalação, acionando um gravador e ao mesmo tempo m aviso remoto.
Lista de Material
SEMICONDUTORES
CI-1 - 555 - circuito integrado
Q1 e Q2 - BC547 ou equivalente – transistores NPN de uso geral
D1 - 1N914 - diodo de silício
RESISTORES
P1 – 100 k - potenciômetro
P2 – 1M ou 2,2M - potenciômetro
R1 -10 k - resistor (marrom, preto, laranja)
R2 – 47 k - resistor (amarelo, violeta, laranja)
R3 e R4 – 1 k - resistor (marrom, preto, vermelho)
CAPACITORES
C1 - 1 000 uF a 2 200 x 12V pF – capacitor eletrolítico
C2 - 100 uF x 12V - capacitor eletrolítico
DIVERSOS
K1 - Relé de 6 V x 100 mA
B1 – 6 V - 4 pilhas médias (alcalinas)
S1 - interruptor simples
Placa de circuito impresso, caixa para montagem, fios, solda, etc.
