Trata-se basicamente do mesmo circuito da montagem anterior com a diferença de que em lugar do LDR usamos como sensor um NTC. Este componente reduz sua resistência com a elevação da temperatura o que significa que se trata de um sensor de temperatura.
Podemos então ter um circuito que faz disparar um alarme quando a temperatura do sensor supera um determinado valor que será estabelecido pelas condições de ajuste do trimpot. Os NTC são componentes comuns, de modo que o leitor não terá dificuldades para sua obtenção, mas devemos lembrar que existem limites bem definidos para as máximas temperaturas as quais eles podem ser submetidos o que significa que a operação deste aparelho só deve ser feita na faixa de temperatura compreendida entre – 20º C e 80º C.

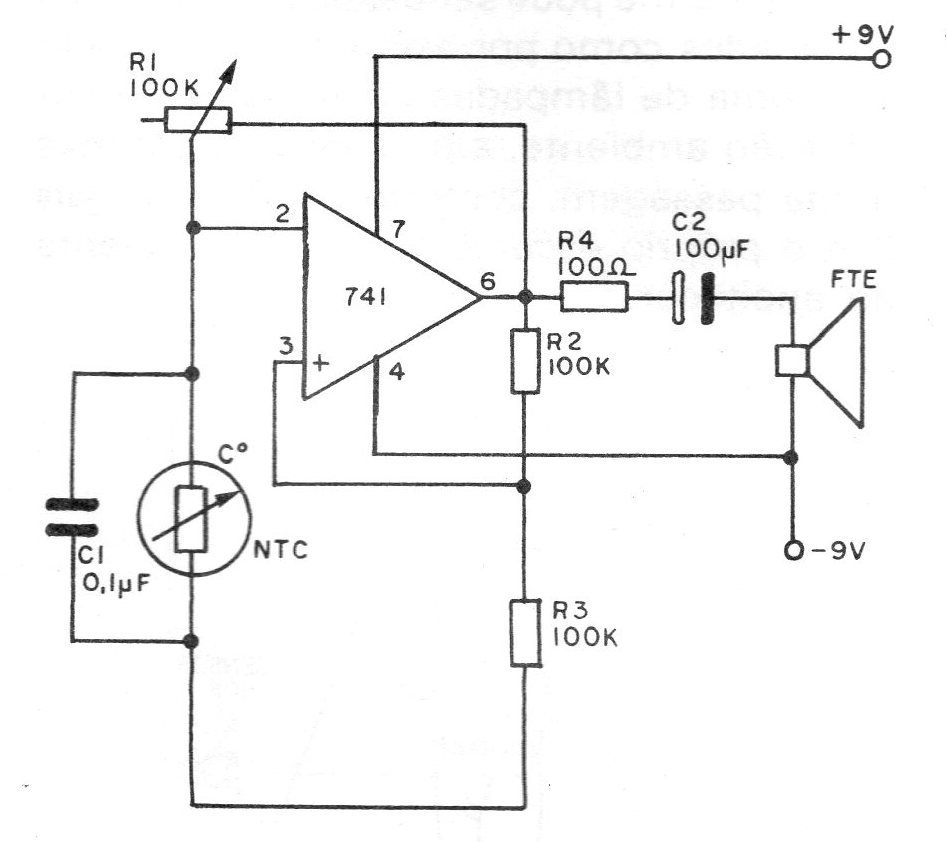

O circuito completo do alarme é então mostrado na figura 1 sendo usadas como fontes de alimentação qualquer uma das duas indicadas para a montagem descrita no ART2670.
O NTC usado pode ser de qualquer tipo que tenha uma resistência entre 10 k e 100 k na temperatura de 20º C. As diferenças existentes de um tipo para outro poderão ser facilmente compensadas pelo ajuste do trimpot.
Depois de montado o circuito, basta ajustar o trimpot para o ponto em que o aparelho não oscile. Aquecendo, mesmo com as mãos o NTC, o alarme deve soar.
Se o leitor quiser pode usar em lugar do trimpot um potenciômetro comum e fazer para o aparelho um painel calibrado em termos de temperatura de disparo.
Lista de Material
CI - 741 ou qualquer dos seus equivalentes
R1 – 100 k - trimpot
R2, R3 – 100 k x 1/8 W - resistores (marrom, preto, amarelo)
R4 - 100 ohms x 1/4 W- resistor (marrom, preto, marrom)
C1 - 0,1 uF - capacitor de poliéster
C2 - 100 .uF x 16 V - capacitor eletrolítico
NTC - NTC comum de 10 k à 100 k
FTE - alto-falante de 8 ohms
Diversos: placa de circuito impresso, fonte de alimentação simétrica, fios, solda, etc.
