Para a escuta remota direta podemos usar um pequeno amplificador que alimenta um fone de ouvido. Um amplificador alimentado por pilhas e que possa ser carregado numa maleta juntamente com o microfone consiste num equipamento interessante para o detetive.
Obs. Este artigo faz parte de um dos meus livros de espionagem eletrônica.

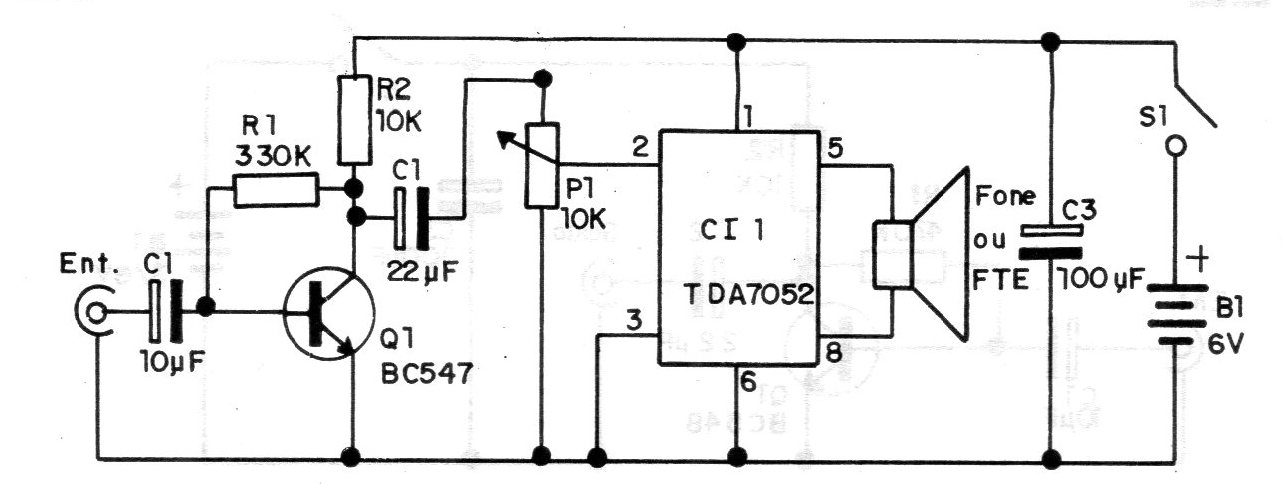

Na figura 1 temos um circuito de amplificador que pode ser usado para esta finalidade.
Este circuito e de excelente sensibilidade e pode alimentar tanto um fone como um pequeno alto-falante. Veja que alto-falantes não são indicados para este tipo de aplicação, pois estando perto do microfone, que é de alto-ganho, podem causar realimentação acústica, ou seja, um forte apito que impede a audição de qualquer coisa.

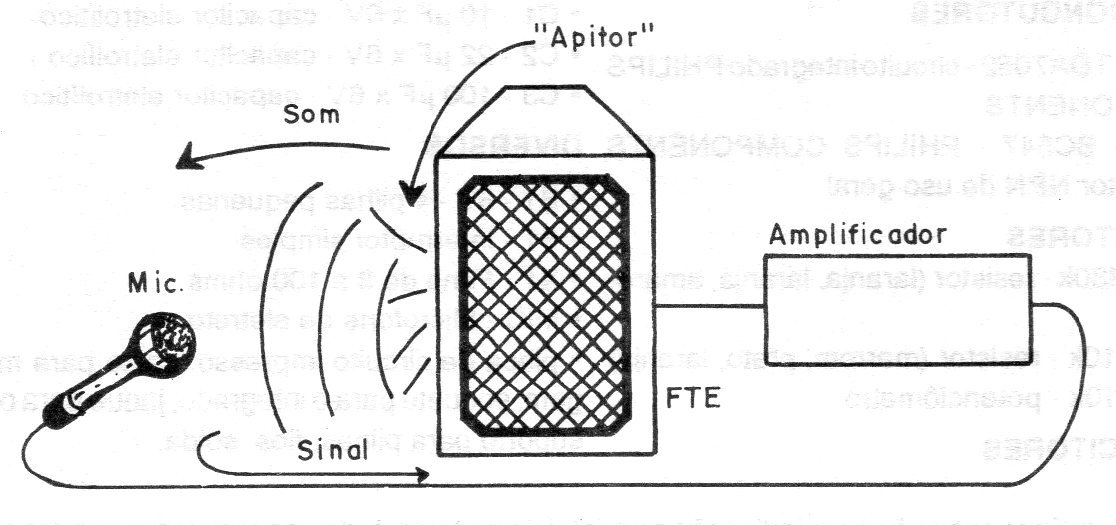

A figura 2 mostra o que ocorre.
O fone mesmo deve ser do tipo acolchoado para que não “escape" qualquer som e venha provocar o apito da microfonia ou realimentação acústica.

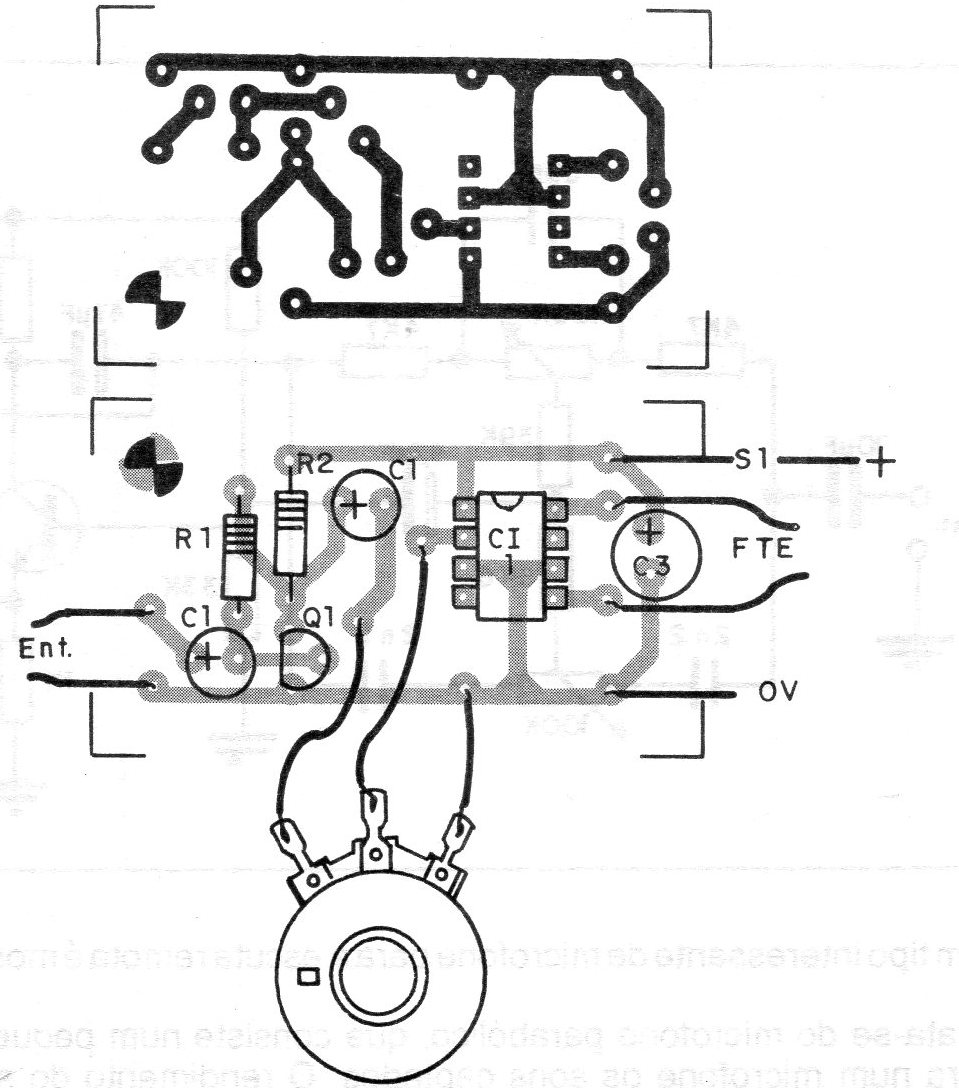

Uma placa de circuito impresso para o amplificador é mostrada na figura 3.
Lista de Material
SEMICONDUTORES
CI-1 -TDA7052 - circuito integrado
Q1 - BC547 - transistor NPN de uso geral
RESISTORES
R1 – 330 k - resistor (laranja. laranja, amarelo)
R2 – 10 k - resistor (marrom, preto, laranja)
P1 – 10 k - potenciômetro
CAPACITORES
C1 - 10 uF x 6 V - capacitor eletrolítico
C2 - 22 uF x 6V - capacitor eletrolítico
C3 - 100 uF x 6 V - capacitor eletrolítico
DIVERSOS
S1 – 6 V - 4 pilhas pequenas
S1 - Interruptor simples
X1- Fone de 8 a 100 ohms
MIC - Microfone de eletreto
Placa de circuito impresso, caixa para montagem, soquete para o integrado, jaque para o fone, suporte para pilhas, fios, solda.
