Este circuito dispara quando a umidade detectada por um sensor faz com que sua resistência diminua, disparando o oscilador que emite um som num alto-falante.

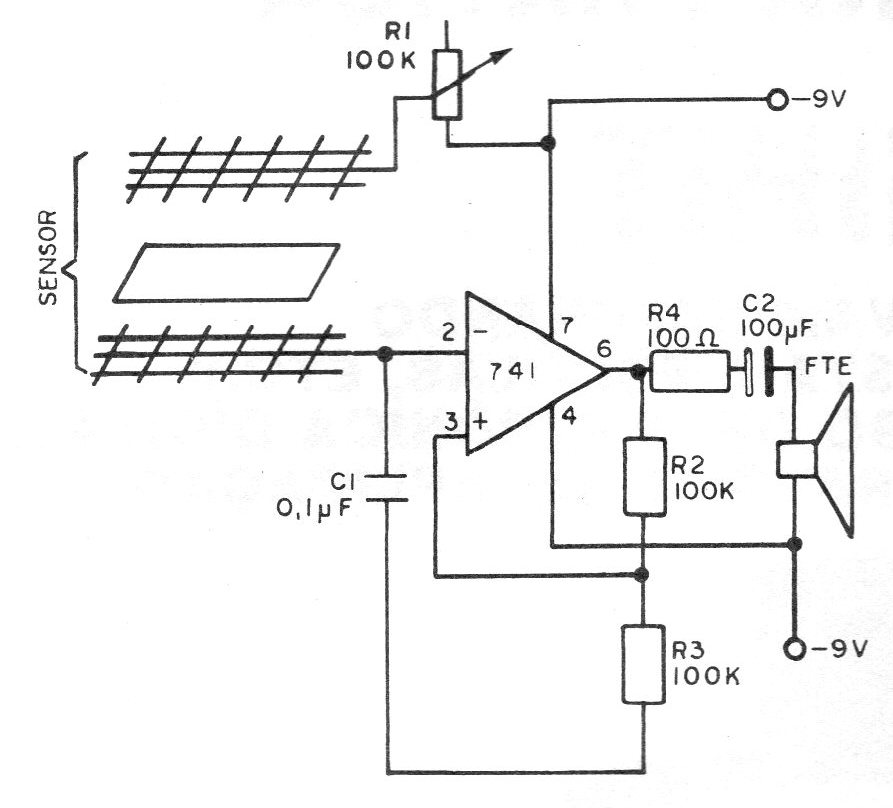

Na figura temos então o circuito completo do alarme ativado pela umidade em que os sensores nada mais consistem do que duas telas de arame separadas por um pedaço de tecido seco. As telas devem ser mantidas apertadas sobre este tecido seco que deve também ser poroso.

Ao cair água sobre o tecido, sua resistência abaixa rapidamente disparando o circuito (figura 1).



Figura 1 – O circuito
Figura 1 – O circuito | Clique na imagem para ampliar |

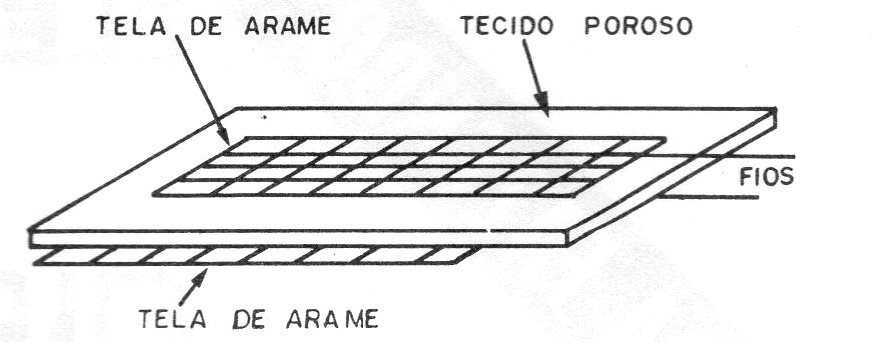

Na figura 2 temos o sensor que é feito com telas e um pedaço de tecido poroso.



Figura 2 – O sensor
Figura 2 – O sensor | Clique na imagem para ampliar |







Lista de Material



CI - 741 ou equivalente

R1 – 100 k - trimpot

R2, R3 – 100 k x 1/8 W- resistores (marrom, preto, amarelo)

R4 - 100 ohms x 1/4 W - resistor (marrom, preto, marrom)

C1 - 0,1 uF - capacitor de poliéster

C2 - 100 uF x 16 V - capacitor eletrolítico

FTE - alto-falante de 8 ohms

Diversos: sensor (ver texto ), placa de circuito impresso, fonte simétrica, fios, solda, etc.
