O circuito que apresentamos é o de um alarme de falta de luz, ou seja, um circuito que produz um sinal audível num alto-falante quando um sensor deixa de ser iluminado.

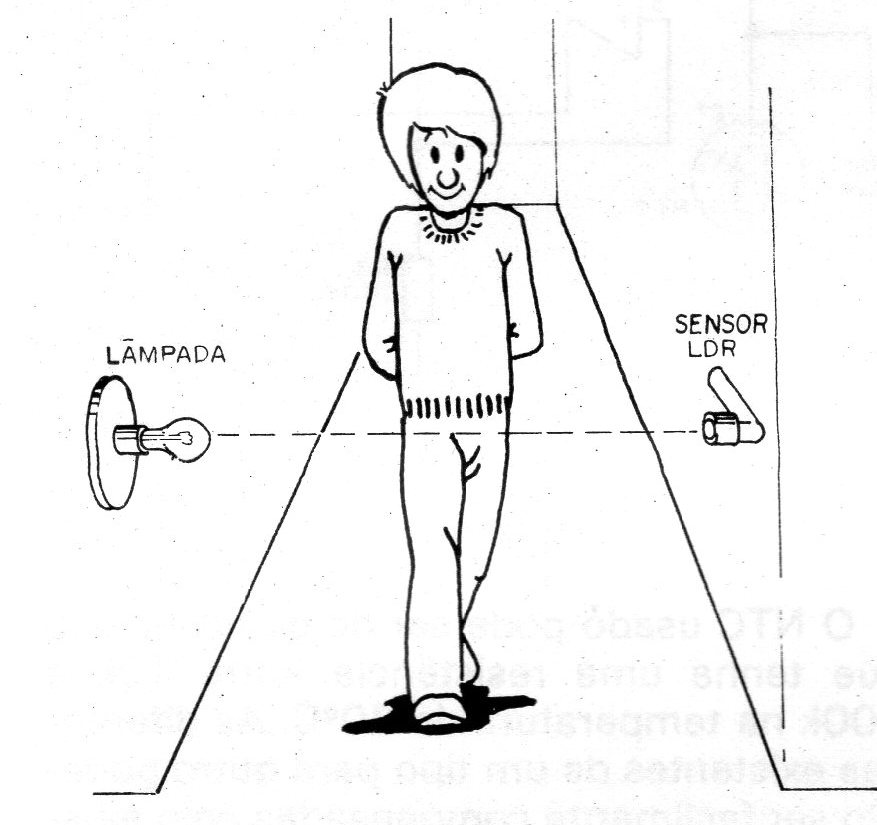

Este alarme pode ser usado para diversas finalidades como, por exemplo, para indicar a queima de lâmpadas em sistema de iluminação ambiente, a presença de pessoas numa passagem, conforme sugere a figura 1, e o próprio escurecimento do ambiente ao anoitecer.

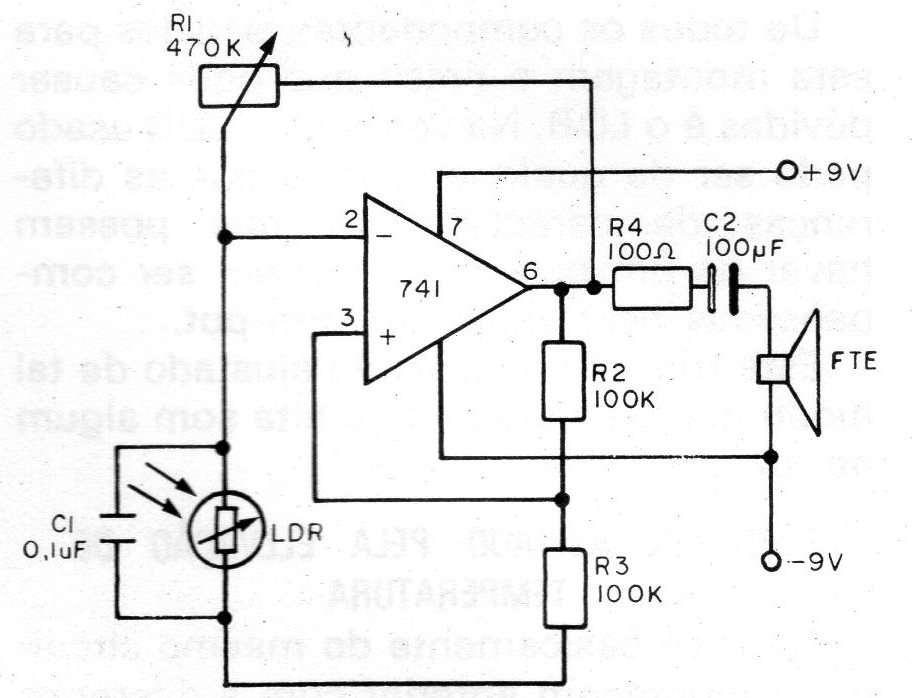

Na figura 2 temos então o circuito completo de nosso alarme que é alimentado por uma fonte simétrica de 9 V.

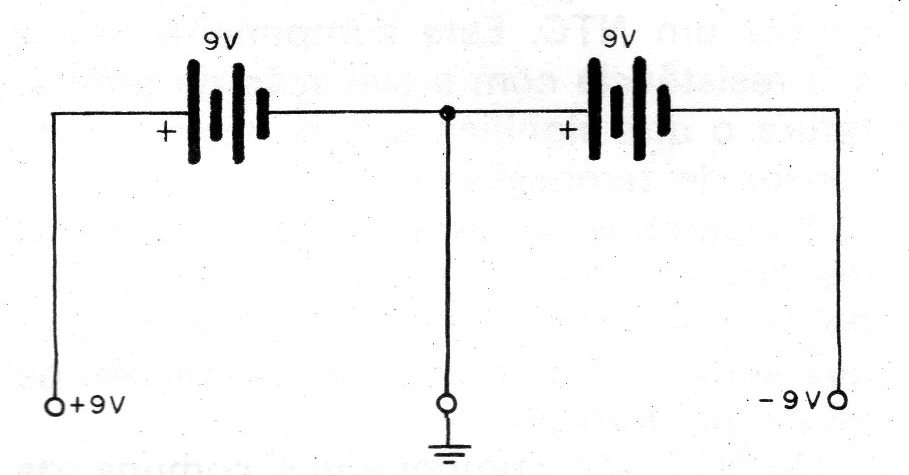

Esta fonte pode ser formada por duas baterias de 9 V ligadas conforme mostra a figura 3.

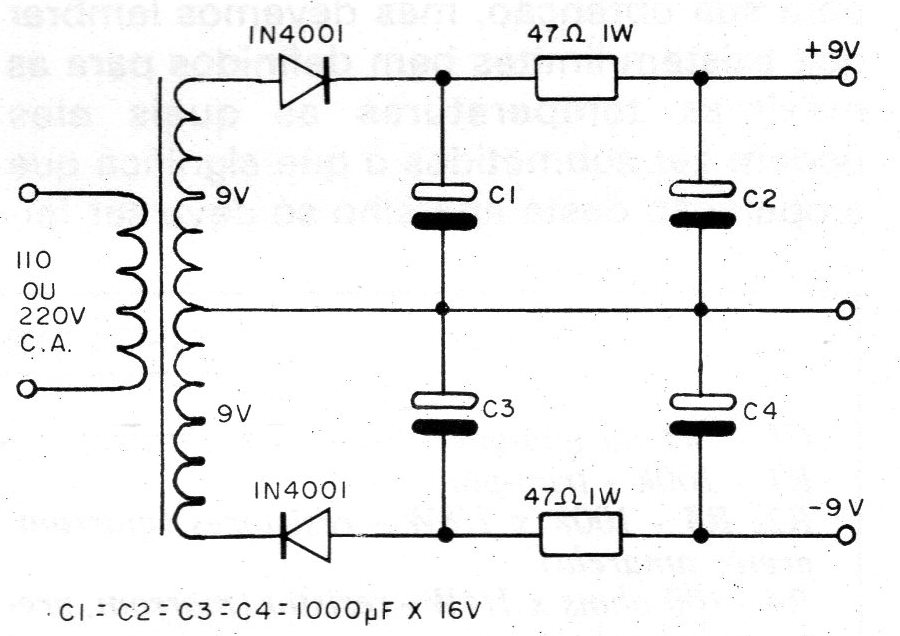

Ou então se o leitor quiser, pode ser a fonte mostrada na figura 4.
O transformador usado no caso tem um primário de acordo com a rede local e um secundário que fornece uma tensão de 9 V sob uma corrente de pelo menos 250 mA.
Lista de Material
Cl - 741 ou qualquer de seus equivalentes
R1 – 470 k - trimpot
R2, R3 – 199 k x1/8 W - resistores (marrom; preto, amarelo)
R4 - 100 ohms x 1/4 W - resistor (marrom, preto, marrom)
C1 - 0,1 ,uF - capacitor de poliéster
C2 - 100 uF x 16 V - capacitor eletrolítico
LDR - LDR comum de qualquer tipo
FTE - alto-falante de 8 ohms
Diversos: placa de circuito impresso, fonte, fios, solda, etc.
