Este circuito permite a adaptação de uma fonte de sinais de baixa intensidade com uma impedância de 700 k ohms seja ligada à entrada de um amplificador de baixa impedância de 10 a 1000 ohms.

Como normalmente se faz, utiliza-se neste caso um transistor na configuração de coletor comum ou seguidor de emissor. Temos então uma etapa que se caracteriza por uma elevada impedância de entrada e uma baixa impedância de saída.

Este circuito pode ser usado com diversas finalidades como, por exemplo, na entrada de amplificadores de baixa impedância para admitir sinais de uma fonte de alta impedância. O limite da amplitude do sinal admitido pelo circuito sem recorte está em torno de 200 mV.

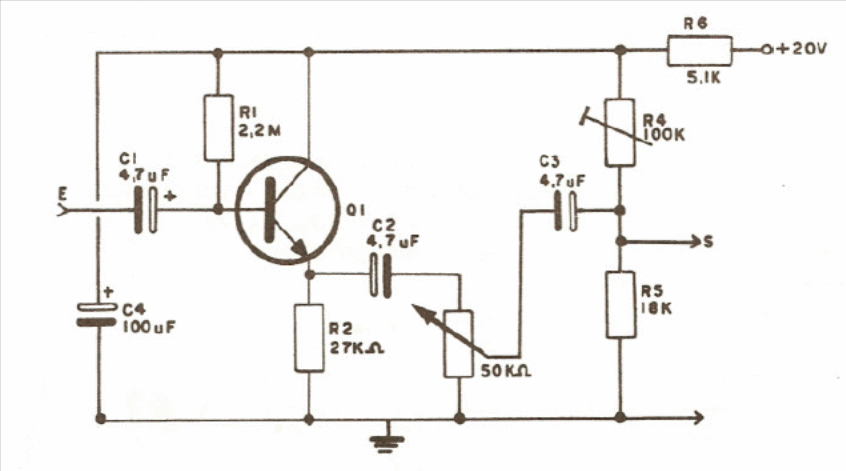

Na figura 1 temos o circuito completo do adaptador, que, conforme pode ser visto utiliza poucos componentes.



Figura 1 – Circuito completo
Figura 1 – Circuito completo | Clique na imagem para ampliar |





Sua montagem deve ser feita em placa de circuito impresso e, se houver espaço o aparelho pode ser alimentado pela própria fonte do equipamento com o qual deverá operar.

De modo a se evitar a captação de zumbidos que pode ocorrer na entrada de alta impedância sua conexão à fonte de sinal deve ser sempre feita com No blindado.

A tensão de 20 V para sua alimentação pode vir de uma fonte separada e qual deverá ser dotado de excelente filtragem, ou então de uma bateria. Como o consumo da unidade é muito baixo, a durabilidade da bateria, no caso de ser usada é bastante grande.

Com relação ao transistor dá-se preferência a utilização de um que apresente, bom ganho e baixo nível de ruído como, por exemplo, o BC238, BC548, BC108, ou qualquer equivalente.

Os capacitores eletrolíticos devem ter todos uma tensão de trabalho de pelo menos 22 V ou 25 V.





Lista de Material



Q1 - BC238, BC548, BC108 ou equivalente

C1, C2, C3 - 4.7uF x 25 V- capacitor eletrolítico

C4 - 100 uF x 25 V - capacitor eletrolítico

R1 - 2,2 M ohms x 1/4 - resistor

R2 - 27 k ohms x 1/4 W - resistor

R3 - 50 k ohms ou 47 k ohms – potenciômetro log

R4 - 100 k ohms - trimpot

R5 - 18 k ohms x 1/4 W - resistor

R6 - 5.1 R ohms x 1/4 W – resistor

Diversos: placa de circuito impresso, fios, solda, etc.
