Numa situação de emergência em sua sala, como você faz para avisar sua secretária na sala da frente? Um bom recurso para os que desejam evitar situações de perigo é um interruptor secreto, acionado por um ímã colocado em qualquer peça de decoração na sua mesa.
Obs. Este artigo ainda atual foi originalmente produzido para um dos meus livros de espionagem da década de 80.

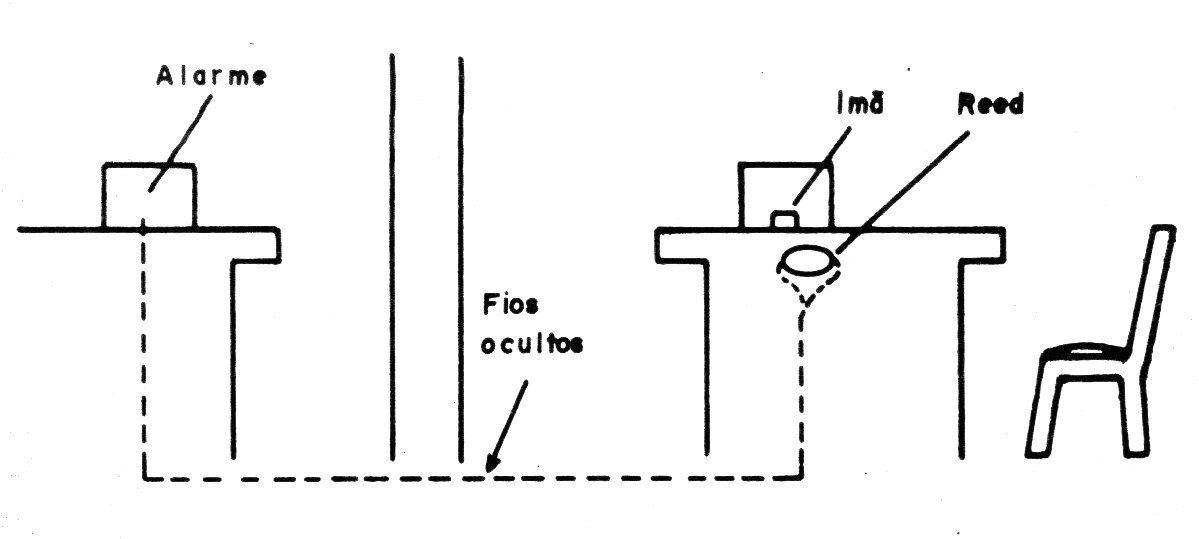

Um reed-switch fica oculto sob a mesa e na peça um pequeno imã. Nas condições normais, O imã fica longe do reed, mas numa situação de emergência, por exemplo fingindo pegar uma caneta, você movimenta o objeto para a posição em que ele se alinha com o reed-switch e o sinal é enviado para a sua secretária por meio de fios ocultos, conforme mostra a figura 1.

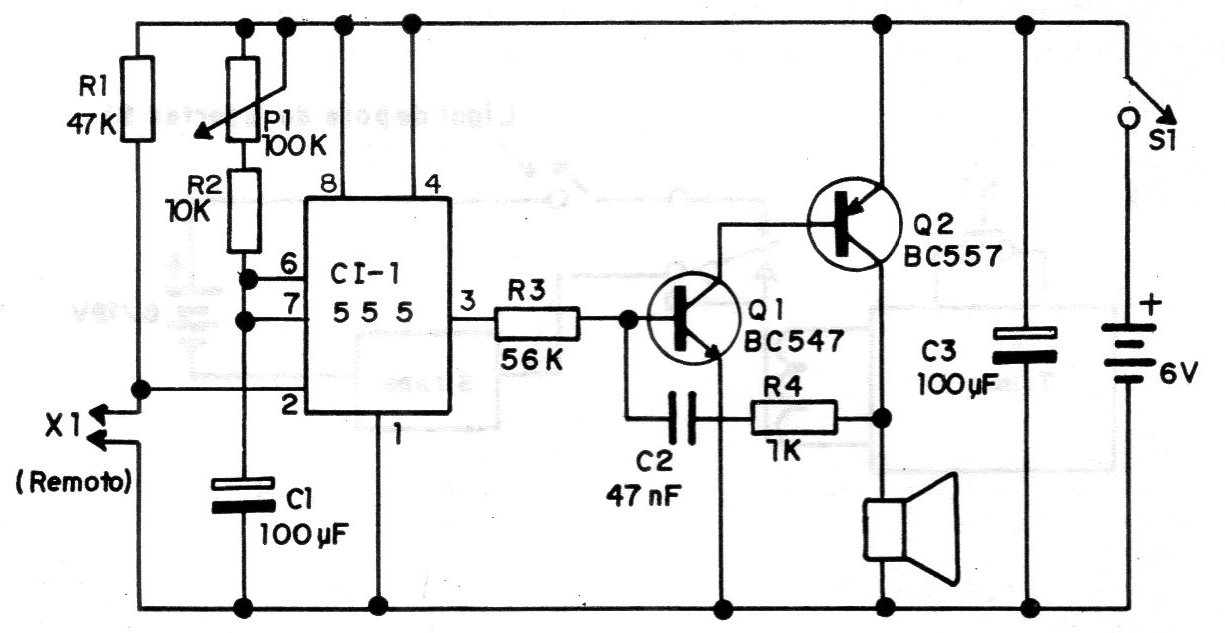

O diagrama completo do acionador é mostrado na figura 2.
O fio de ligação ao receptor, oculto, pode ser comum.
A alimentação é feita com pilhas comuns que ficam na central de socorro na sala adjacente, junto a uma secretária. O volume do sistema de alarme não é dos maiores para não chamar a atenção de um eventual intruso que esteja fazendo ameaças na sala principal.
Lista de Material
SEMICONDUTORES
CI-1 - 555 - circuito integrado
Q1 - BC547 ou equivalente - transistor NPN
de uso geral
Q2 - BC557 ou equivalente - transistor PNP de uso geral
RESISTORES
P1 – 100 k - potenciômetro
R1 – 47 k - resistor (amarelo, violeta, laranja)
R2 – 10 k - resistor (marrom, preto, laranja)
R3 – 56 k - resistor (verde, azul, laranja)
R4 – 1 k - resistor (marrom, preto, vermelho)
CAPACITORES
C1 - 100 uF x 12V - capacitor eletrolítico
C2 - 47 nF - capacitor cerâmico ou poliéster
C3 - 100 uF x 12 V - capacitor eletrolítico
DIVERSOS
B1 - 4 pilhas pequenas
X1 - Reed-switch
FTE - alto-falante de 4 ou 8 ohms
S1 - Interruptor simples
Placa de circuito impresso, suporte de pilhas, caixa para montagem, pequeno ímã permanente preso a um objeto na mesa, fios, solda, etc.
