A qualidade de um rádio transistorizado pode ser avaliada pelo seu número de transistores já que estes, como elementos ativos, são responsáveis tanto pela sensibilidade como pela potência de áudio obtida num alto-falante. Depois de publicarmos rádio de 1, 2 e 3 transistores, passamos agora a uma nova versão, ainda bastante simples, de um rádio de 4 transistores que, sem dúvida surpreenderá o leitor que o montar, quer pelo seu volume, como pela sensibilidade e qualidade de som.
Rádio para a faixa de ondas médias que possam captar as estações locais são sempre montagens atraentes, não só pelos efeitos obtidos e pelo gosto de se realizar um aparelho que fale como também por sua utilidade.
O radinho que descrevemos além de ser bastante simples de montar, pois usa componentes comuns e não necessita de nenhum ajuste para ser posto para falar, tem sensibilidade e potência para poder ser usado normalmente como qualquer rádio comercial, pois não necessita de antenas externas, usa pilhas comuns, e seu consumo baixo de energia permite uma durabilidade boa das pilhas usadas.
Por outro lado, a utilização de um alto-falante pequeno numa etapa de saída de áudio de perto de 50 mW faz com que seu volume seja comparado ao dos melhores radinhos comerciais.
É claro que algumas desvantagens em relação aos modelos comerciais existem, necessidade de ajustes permitem que qualquer principiante possa realiza- lo e nisto sem dúvida nos apoiamos ao divulgar este projeto.
Basta seguir à risca nossas instruções, utilizar componentes certos e possuir um ferro de soldar para que no final você possa escutar o programa preferido no seu próprio radinho.
COMO FUNCIONA
O principio de funcionamento deste simples receptor não foge a maioria dos aparelhos que não possuem etapas conversoras ou regenerativas. De fato, com a finalidade de tornar menos critica possível a sua montagem, não colocamos recurso especial neste receptor de modo a facilitar a sua montagem.
Temos então 4 etapas a serem consideradas no receptor:
A primeira etapa é formada por uma bobina de sintonia e um capacitor variável em paralelo onde é selecionada e estação, mas a facilidade de montagem e a não necessidade de ajustes permitem que qualquer principiante possa realizá-lo e nisto sem dúvida nos apoiamos ao divulgar este projeto.
Basta seguir à risca nossas instruções, utilizar componentes certos e possuir um ferro de soldar para que no final você possa escutar o programa preferido no seu próprio radinho.
COMO FUNCIONA
O princípio de funcionamento deste simples receptor não foge a maioria dos aparelhos que não possuem etapas conversoras ou regenerativas. De fato, com a finalidade de tornar menos crítica possível a sua montagem, não colocamos recurso especial neste receptor de modo a facilitar a sua montagem.
Temos então 4 etapas a serem consideradas no receptor:

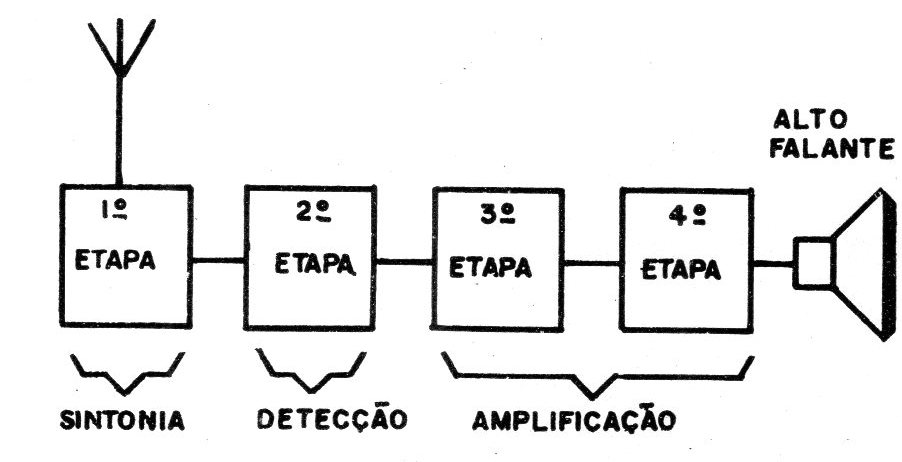

A primeira etapa é formada por uma bobina de sintonia e um capacitor variável em paralelo, onde é selecionada a estação que deve ser ouvida. (figura 1)
A segunda etapa é formada por um transistor que além de detectar o sinal selecionado, isto é, separar o sinal de baixa frequência correspondente aos sons do sinal de alta frequência emitido pela rádio, o amplifica pela primeira vez.
Na segunda etapa temos, portanto, somente sinais de baixa frequência.
Na terceira etapa temos mais um transistor que tem por função fazer a pré-amplificação do sinal de áudio, e finalmente na quarta etapa temos dois transistores que fornecem a amplificação final do sinal de modo que ele possa ser aplicado ao alto-falante.
Como a última etapa de amplificação fornece um sinal de alta-impedância, e que portanto, não se adaptaria ao alto-falante que é um dispositivo de baixa impedância, somos obrigados a utilizar um transformador de saída de modo a fazer a adaptação. Este transformador é do tipo normalmente usado nos rádios portáteis onde cumprem a mesma função. (figura 2)
A bobina de antena usada é enrolada. num núcleo de ferrite com fio esmaltado, mas se o leitor preferir poderá experimentar qualquer bobina de 3 terminais para rádios de ondas médias que podem ser adquiridas prontas em casas de material eletrônico.
Essa bobina é bastante importante, pois a posição em que se situa a tomada central, ou seja, a derivação determina a sensibilidade e a seletividade do receptor.
Lembramos que a sensibilidade é a qualidade do receptor em captar as estações mais fracas, enquanto que a seletividade é a capacidade que o receptor tem de separar estações de frequências muito próximas.

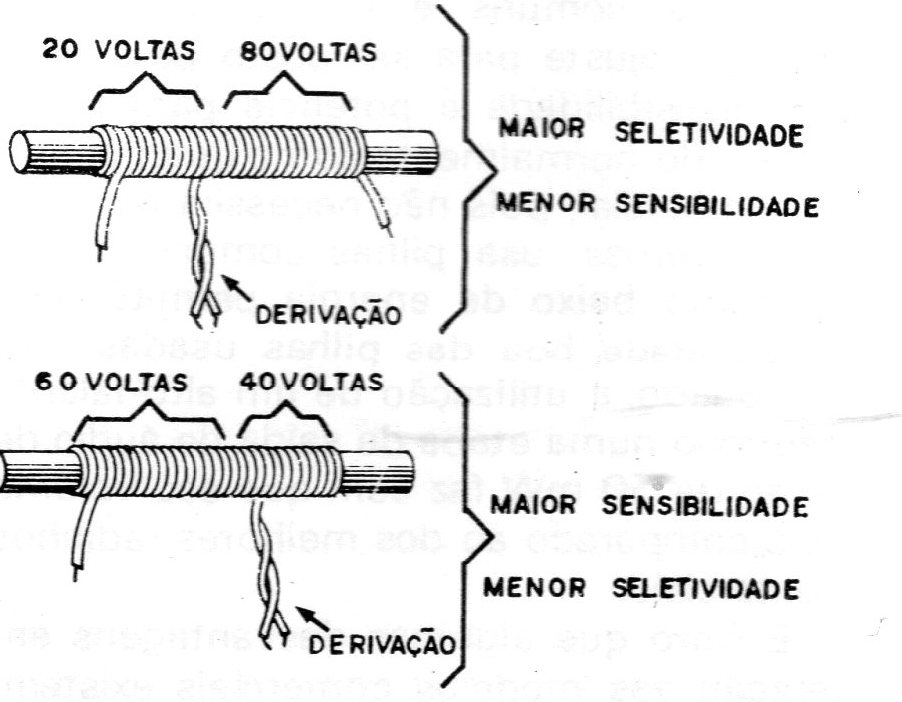

Veja pela figura 3 que, quando a derivação se encontra mais próxima do terminal inferior, a seletividade aumenta, mas a sensibilidade diminui, enquanto que, quando a tomada se encontra mais próxima do terminal superior a sensibilidade aumenta mas a seletividade diminui.
Conforme o número e a potência das estações de sua cidade você pode fazer experiências para determinar a melhor posição para a derivação de sua bobina.
A alimentação para este receptor vem de 4 pilhas pequenas, ou seja, a partir de uma tensão de 6 volts.
A MONTAGEM
Para realizar esta montagem você não precisa de instrumentos especiais.
Basta possuir um ferro de soldar de boa qualidade de pequena potência (máximo de 30 watts), solda, um alicate de ponta, um alicate de corte e um jogo de chaves de fenda.
Para a colocação na caixinha que pode ser de madeira ou plástico é preciso de um pouco de habilidade mecânica naturalmente.
Para o protótipo partimos de uma caixa plástica de 17 x 7,5 x 7,5 cm na qual alojamos todos os componentes, inclusive o pequeno alto-falante de 5 cm (2 polegadas). Evidentemente, pode ser usado um alto-falante maior, o que resultará em melhor qualidade de som, mas para isso será necessário usar uma caixa de maiores dimensões.
A antena telescópica pouca influência tem na captação das estações mais fortes, mas ajuda sensivelmente nas estações mais fracas.
A montagem dos componentes menores é feita numa barra de terminais miniatura de 21 terminais e 14 cm de comprimento. Fora desta ponte de terminais ficam apenas o suporte de pilhas, o alto-falante, o controle de volume e interruptor, o capacitor variável e a antena telescópica.

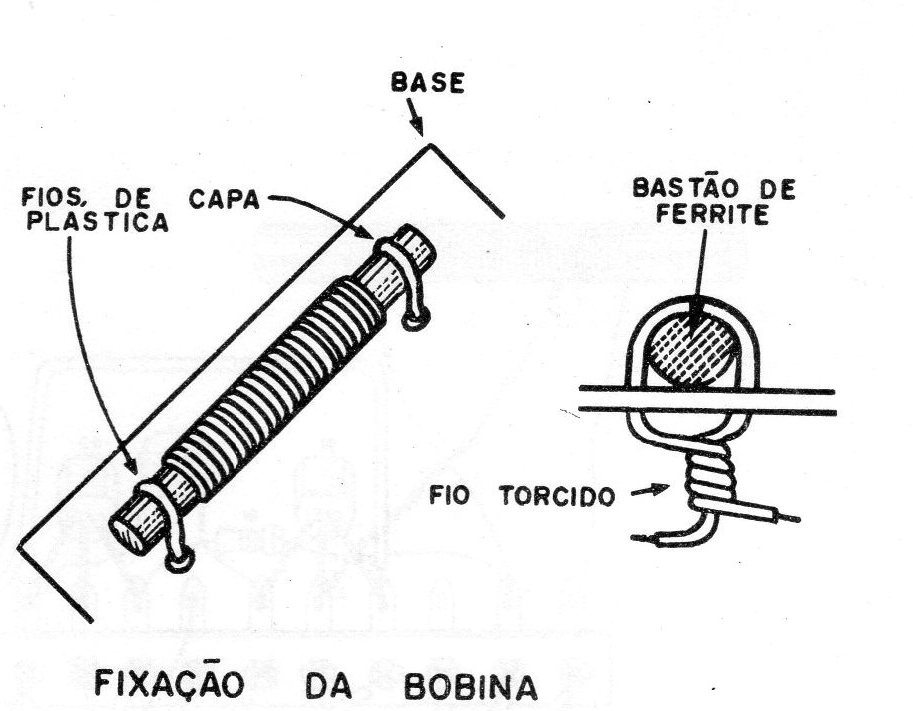

A bobina cujos terminais são soldados na ponte é fixada na tampa traseira do receptor onde também ficará a barra de terminais. Sua fixação é sugerida na figura 4.

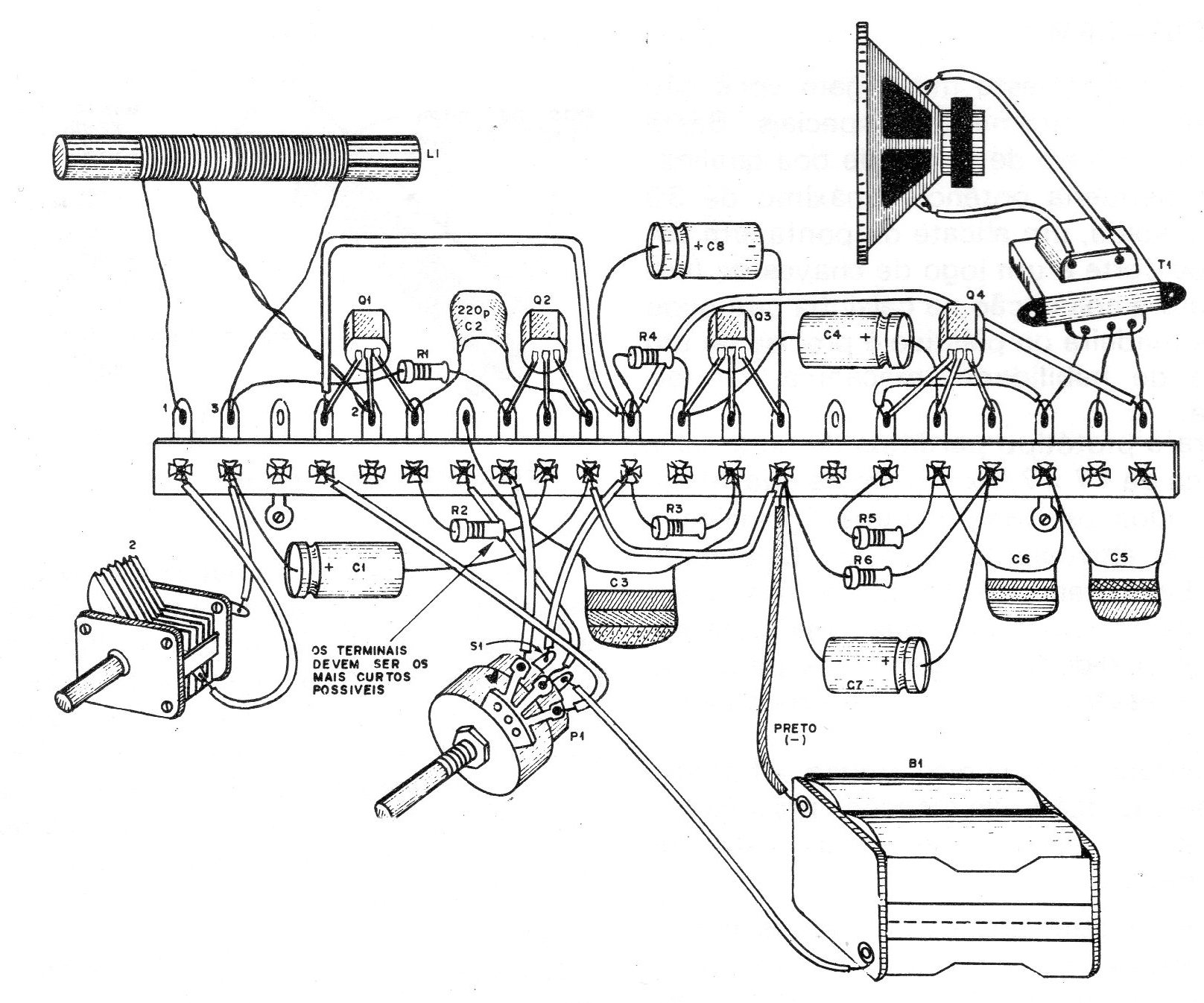

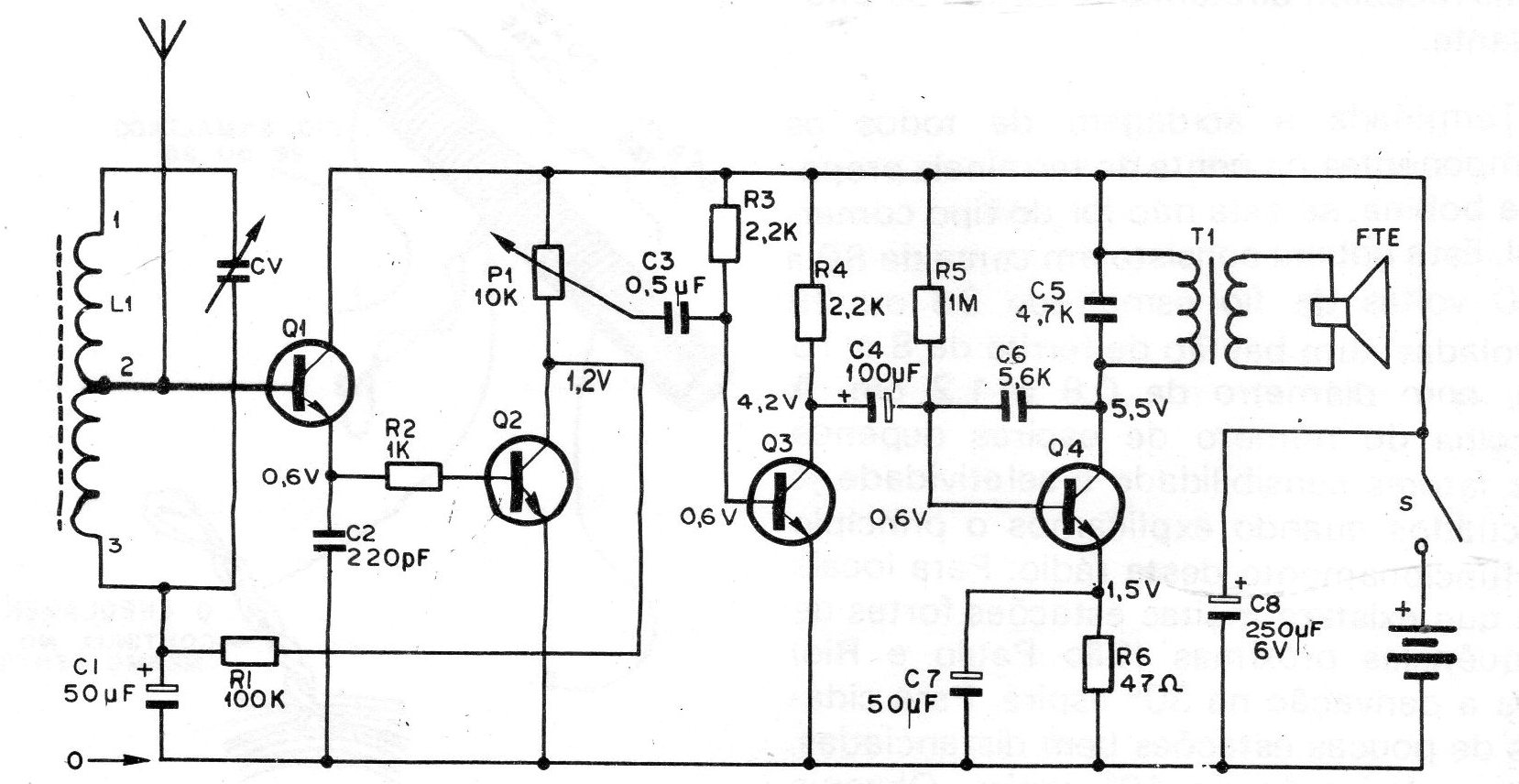

Para a montagem, comece pelos componentes que são soldados na ponte, seguindo o diagrama da figura 5 e a disposição real desses componentes dada na figura 6.
Alguns componentes devem ficar com os seus terminais mais curtos possíveis, sendo este o caso especial de R2 e também dos capacitores C2, C3, C4 e C7. Na soldagem destes componentes cuidado para não encostá-los nos terminais de outros componentes..
No caso dos capacitores eletrolíticos deve ser observada sua polaridade, assim como para os transistores que devem ficar com sua parte chata voltada para cima.
As interligações entre todos os componentes podem ser feitas com fio rígido de capa plástica. No caso são usados 4 pedaços de fios.
Observe também a posição do transformador de saída. Este transformador é do tipo usado na saída de rádios portáteis, podendo praticamente ser usado qualquer um.

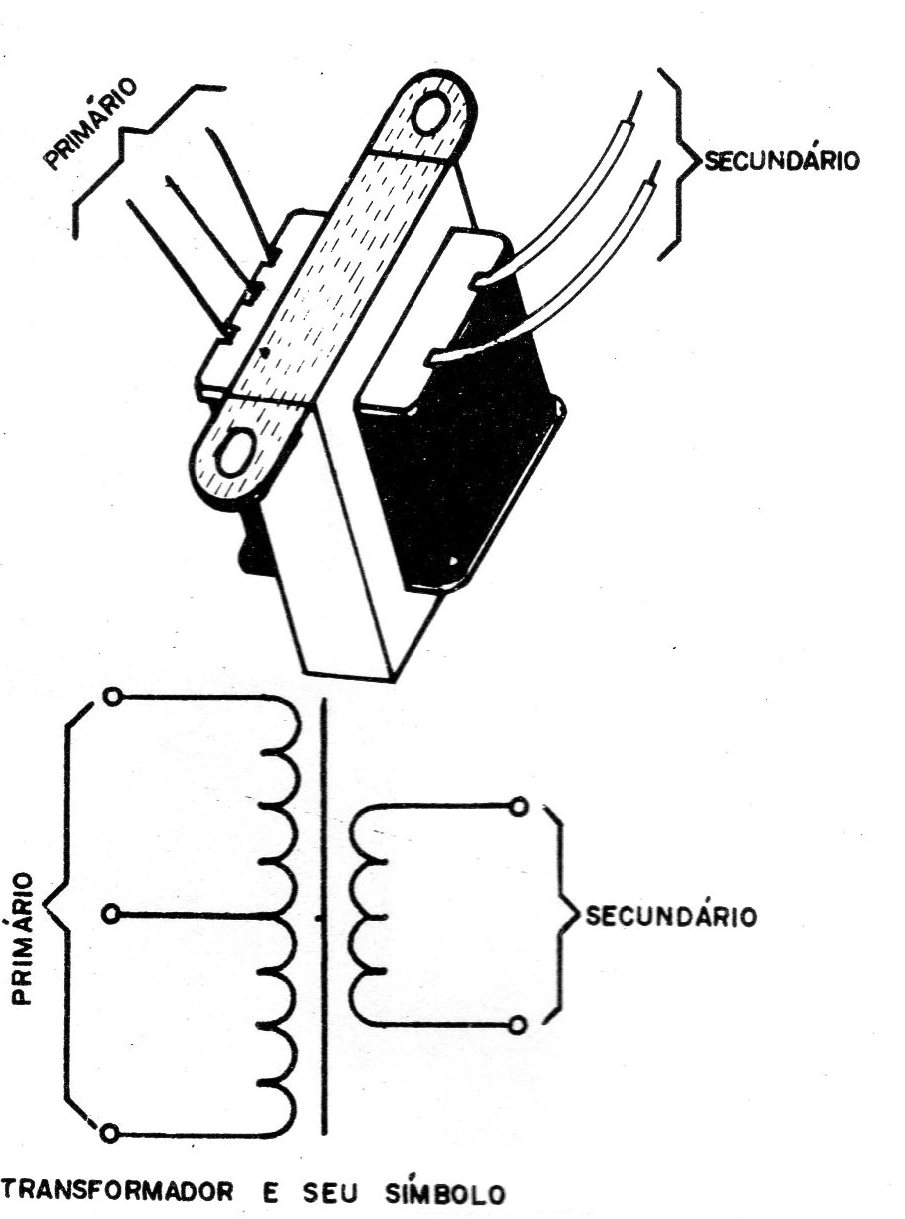

O enrolamento primário possui 3 terminais não sendo o central usado, enquanto que o secundário possui 2 terminais os quais recebem diretamente os fios do alto--falante.

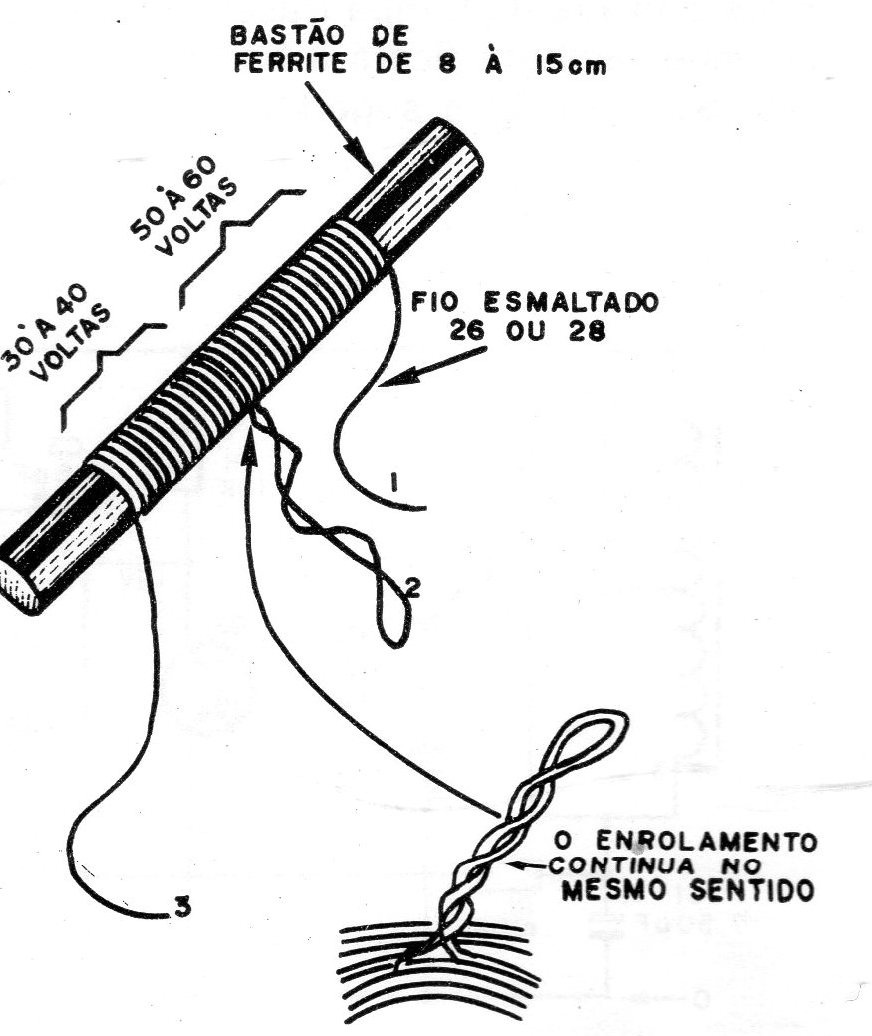

Terminada a soldagem de todos os componentes na ponte de terminais prepare a bobina, se esta não for do tipo comercial. Esta bobina consiste em cerca de 80 a 100 voltas de fio esmaltado 26 ou 28 enroladas num bastão de ferrite de 8 a 15 cm, com diâmetro de 0,8 a 1,2 cm. A escolha do número 'de espiras depende dos fatores sensibilidade e seletividade já discutidos quando explicamos o principio de funcionamento deste rádio.
Para locais em que existam muitas estações fortes de frequências próximas' (São Paulo e Rio) faça a derivação na 30ª espira. Para cidades de poucas estações bem distanciadas, faça a derivação na 40ª espira. Observe que o sentido de enrolamento do fio antes e depois da derivação é o mesmo (figura 7).

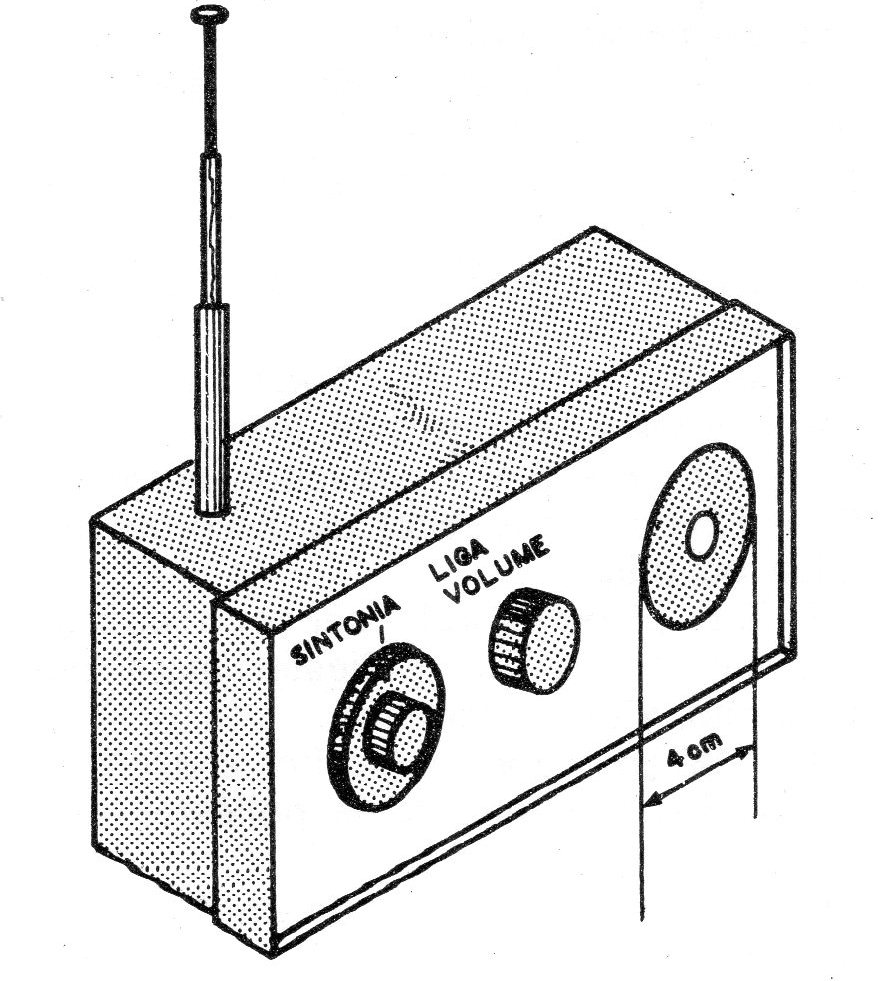

Os controles (de volume e de frequência) são colocados na parte anterior do receptor, assim comoo alto-falante para o qual se deixa um orifício compatível com seu tamanho. (figura 8).

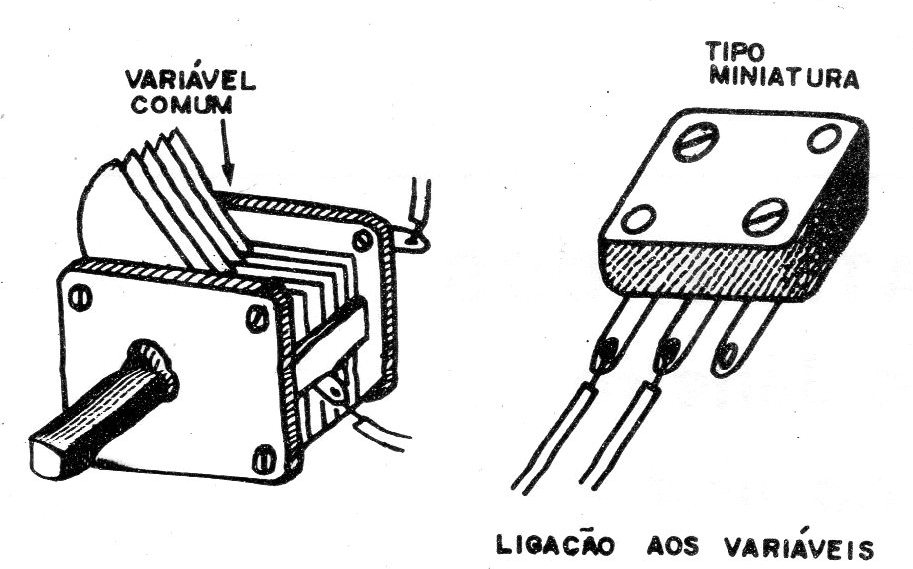

Para a ligação dos fios ao variável, deve ser observada a polaridade deste componente. Observe que tanto pode ser usado um capacitor variável do tipo miniatura para rádios portáteis (figura 9), como um variável comum, de eixo fino.
No caso de ser difícil em sua localidade encontrar um variável de uma seção de eixo fino, pode usar um de duas, deixando sem ligação a outra seção.
O suporte de pilhas que fica no interior da caixa pode ser fixado de maneira como o leitor entender.
O potenciômetro deve ter suas ligações curtas e deve ser obedecida a disposição das ligações para que, girando o seu eixo para a direita tenha-se um aumento do volume.
Neste potenciômetro está incorporada a chave que serve para ligar e desligar o circuito.
Completada a montagem do aparelho, proceda a fixação da ponte de terminais na tampa posterior do rádio,.fixe a bobina, e faça a conexão da antena telescópica.
Coloque os knobs no potenciômetro e no capacitor variável, e confira cuidadosamente as ligações.
Conferidas as ligações, se tudo estiver em ordem, coloque as pilhas no suporte, e ligue o potenciômetro P1, abrindo o volume até pouco mais da metade. Ajuste então o variável até captar alguma estação local.
No diagrama da figura 5 damos as.tensões em diversos pontos do circuito que servirão para que, com um multímetro comum na escala de 5 ou 6 volts, possa o montador conferir o funcionamento do aparelho.

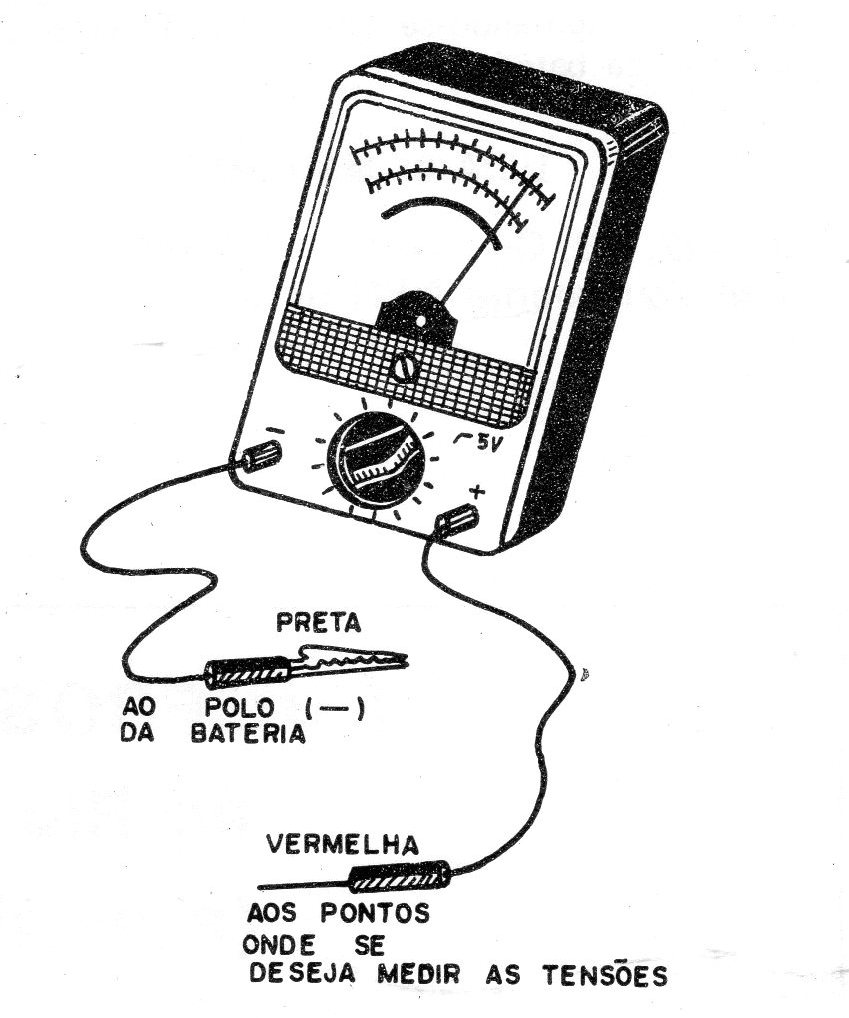

Tensões anormais indicarão anormalidades que poderão ser devidas ligações erradas, componentes defeituosos, ou falta de ligações. Faça uma verificação. (figura 10)
O consumo de energia do aparelho em repouso, isto é, com o mínimo de volume é de 20 mA o que garante uma boa durabilidade para as pilhas.
No caso de ser usado um eliminador de pilhas de 6 volts todas as precauções com a possibilidade de captação de zumbidos deverão ser tomadas.
A sensibilidade do receptor pode ser considerada bastante boa pelo número de transistores que possui. Pudemos a uma distância de 30 km do centro de São Paulo captar cerca de 6 estações de maior potência com volume suficiente para ser comparado a um rádio portátil comum.
Algumas deficiências no funcionamento podem ser constatadas devidas à montagem incorreta. Uma delas se refere a apitos contínuos que aparecem logo que o receptor é ligado impossibilitando-se a captação de qualquer estação.
Esta falha se deve a ligações muito compridas nos componentes, principalmente R2 que deve ter seus terminais encurtados.
Outro problema que pode aparecer e um ruído intermitente, semelhante a de um barco a motor que é devido a pilhas enfraquecidas, surgindo quando se abre todo o volume.
Se o receptor estiver misturando estações, você deve optar pela derivação na bobina num ponto de menos espiras.
Obs.: as medidas de tensão citadas no diagrama são dadas tomando-se como referência o polo negativo da bateria.
LISTA DE MATERIAL
Q1, Q2, Q3, Q4 - BC237, BC548 ou qualquer equivalente NPN de silício.
R1 - 100 k ohms x ¼ W - resistor - (marrom, preto, amarelo).
R2 - 1 k ohms ¼ W - resistor - (marrom, preto, vermelho)
R3 - 2,2 M ohms x 1/4 W - resistor - (vermelho, vermelho, verde)
R4 - 2,2 k ohms 1/4 W - resistor - (vermelho, vermelho, vermelho)
R5 - 1 M ohms x 1/4 W - resistor - (marrom, preto, verde).
R6 – 47 ohms x 1/4 W - resistor - (amarelo, violeta, preto).
P1 - potenciômetro de 10 k com chave.
CV - variável comum (ver texto).
C1 - 50 uF x 6 V - capacitor eletrolítico
C2 - 220 pF - capacitor de disco de cerâmica ou mica.
C3 -.0 5 uF ou 470 nF - capacitor de disco de cerâmica ou poliéster metalizado
C4 - 100 uF x 6V - capacitor eletrolítico.
C5 - 4,7 nF - capacitor de poliéster
C6 - 5,6 nF - capacitor de poliéster
C7 - 50 uF x 6 V - capacitor eletrolítico.
C8 - 250 a 500 uF x 6V - capacitor eletrolítico.
T1 - transformador de saída (ver no texto).
L1 - bobina de antena (ver texto).
FTE - 8 ohms x 5 cm (ver texto).
Diversos: ponte de terminais, antena telescópica, Knobs, suporte para 4 pilhas pequenas, caixa de madeira ou plástico, parafusos, fios, solda, etc.
