Este circuito foi baseado no Micro-amplificador ART2765 de 1977, mas pode ser montado com amplificadores mais modernos da mesma potência. Com este circuito transformamos um micro-amplificador num oscilador de áudio de potência.
Este circuito produz sinais sonoros intervalados com bom volume que pode servir para chamadas, alertas ou ainda como parte de sistemas de alarme. A alimentação por meio de pilhas permite seu uso em qualquer local.

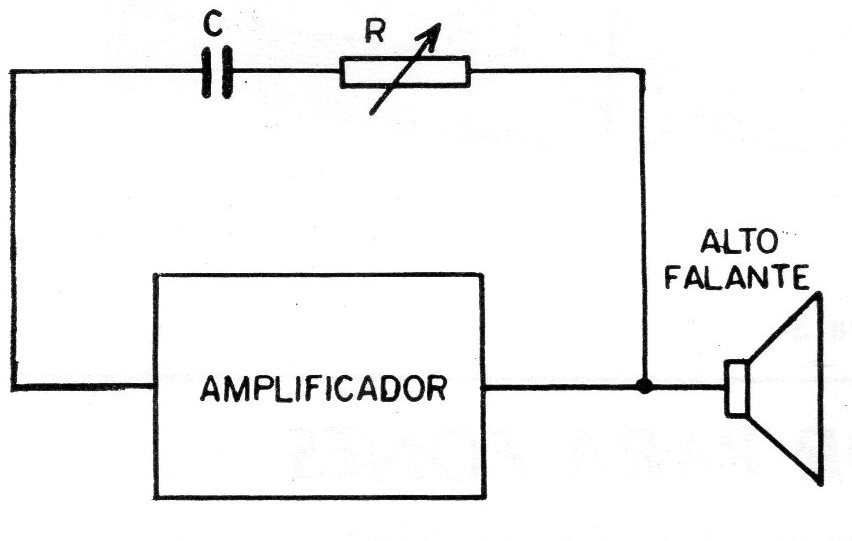

Um oscilador nada mais é do que um amplificador em que se tenha provido suficiente realimentação. Neste caso, o micro-amplificador também pode ser usado como um oscilador e nesta função produzir sons interessantes. Assim, para produzir sons intervalados tudo o que fazemos é acrescentar ao circuito original um elo de realimentação que consiste num potenciômetro e num capacitor. (figura 1)
Para controlar o funcionamento do micro-amplificador nesta versão pode-se interromper a sua alimentação intercalando-se um interruptor simples remoto, um relê ou mesmo um SCR. No primeiro caso podemos acioná-lo manualmente à distância, enquanto que no segundo e terceiro caso acrescentando os sensores podemos formar sistemas de alarmes bastante sensíveis e eficientes.
No potenciômetro que controla a realimentação temos um ajuste do som que será produzido, podendo seu timbre ser variado também com a mudança de valor do capacitor.
Montagem
Para esta versão do micro-amplificador além deste você necessitará do seguinte material:
1 potenciômetro de 100 k linear sem chave.
1 interruptor simples (ou relê ou ainda SCR, conforme a aplicação).
1 alto-falante de 10 cm x 8 ohms.
1 suporte para 4 pilhas.
1 capacitor de,003 uF ou 33nF de cerâmica ou poliéster metalizado
O valor de R3 para esta montagem é de10 k (marrom, preto, laranja) e a alimentação de 6 Volts pode vir de 4 pilhas pequenas, médias ou grandes conforme o tempo que o aparelho deva funcionar e o grau de miniaturização desejado.

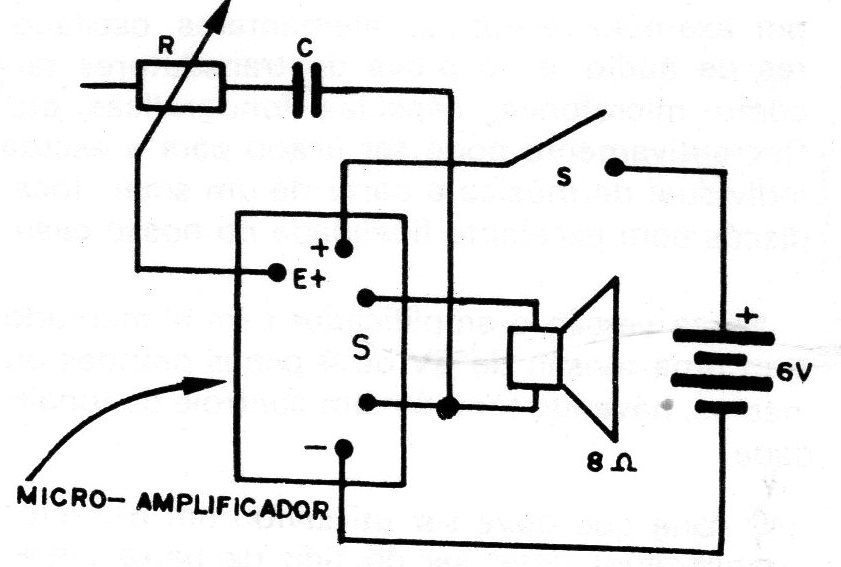

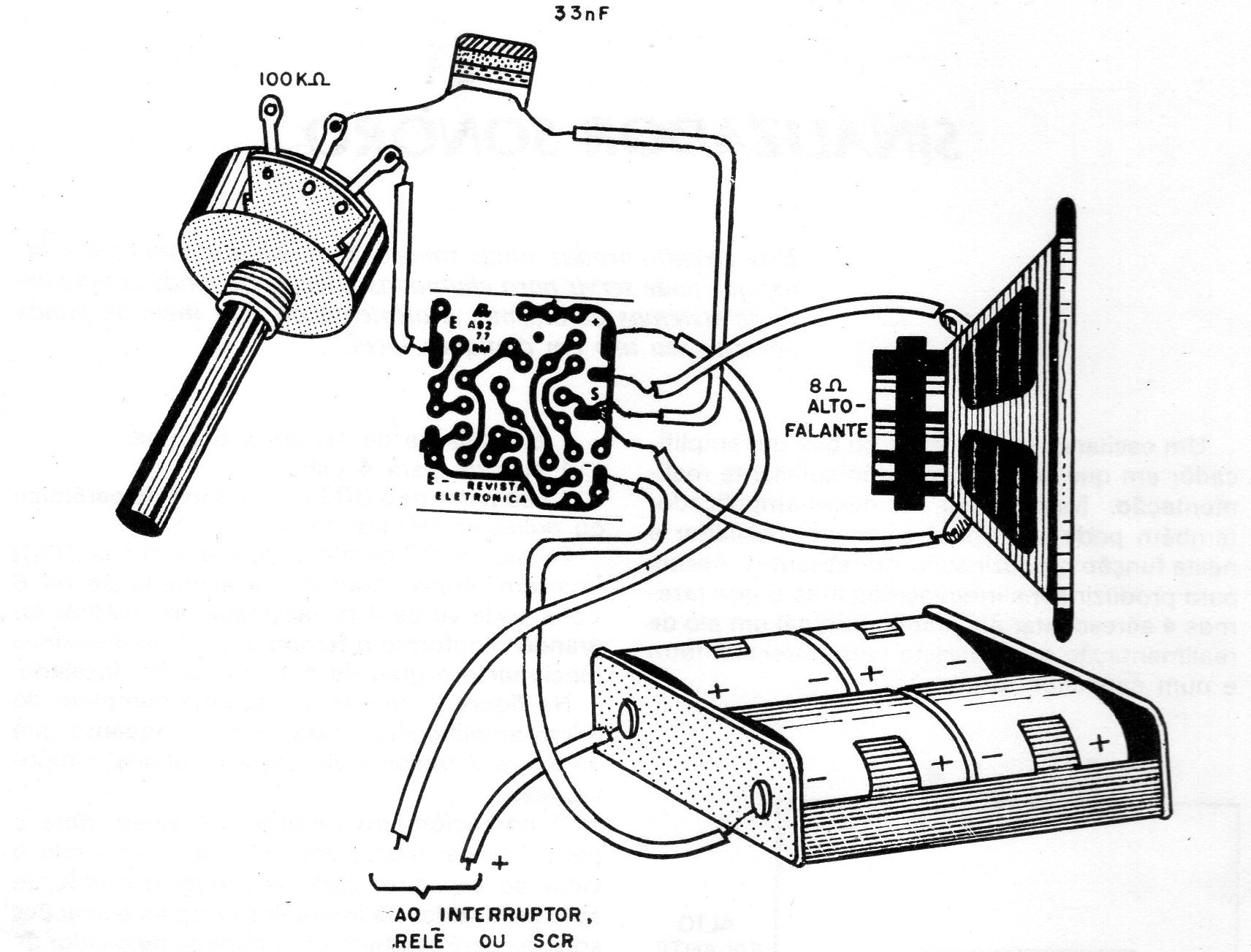

Na figura 2, temos o diagrama completo do micro-amplificador nesta versão enquanto que na figura 3 temos a disposição real dos componentes.
O potenciômetro permite um ajuste para o ponto de oscilação, enquanto que, variando o valor do capacitor pode-se mudar o timbre de som produzido. Os intervalos entre as pulsações sonoras será também determinado pelo valor do capacitor C3 do micro-amplificador.
Eventualmente, se assim o leitor desejar poderá mudar este componente para obter os efeitos desejados.
Experimentando o Sinalizador
Completada a montagem, confira todas as ligações e se tudo estiver em ordem coloque as pilhas no suporte acionando então o interruptor que liga sua alimentação. Ajustando-se então o potenciômetro devem ser encontradas posições em que haja emissão de som.
A posição a ser escolhida depende do leitor, em função do barulho que desejar, ou da qualidade de som.
