Este projeto faz parte do meu livro Robótica, Mecatrônica e Inteligência Artificial - Robotics, Mechatronics and Artificial Intelligence (esgotado) publicado nos Estados Unidos (*). Ele ensina como construir uma segunda versão de um condicionador de contato usando o 4093 IC adequado para projetos de mecatrônica ou robótica ou como um bloco de construção para projetos simples.
(*) Uma nova edição em português, em espanhol e em inglês está sendo preparada com a finalidade de atender as modificações impostas no ensino de tecnologia no nível médio pelo BNCC (Base Comum Curricular) de 2018 e pelo STEM do programa americano semelhante aprovado em 2015 e analisado desde 2009. - Primeira versão é MEC383

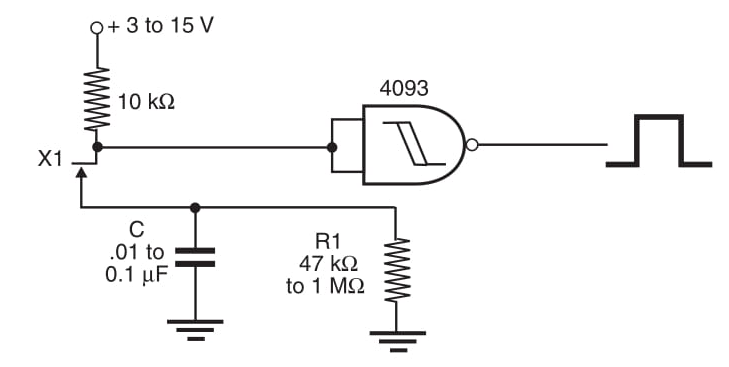

A diferença entre este circuito e o mostrado no artigo anterior é que, neste circuito, a saída vai para o nível lógico alto quando o sensor está fechado (Figura 1).
Os componentes (capacitor e resistor) são escolhidos de acordo com as características de corrente do sensor e estão na mesma faixa de valores descritos no artigo anterior. Veja também outros artigos no site. Nele, você encontrará blocos que podem ser adicionados à saída deste circuito para aumentar sua potência.
