Este circuito foi incluído no meu livro Robótica, Mecatrônica e Inteligência Artificial - Robotics, Mechatronics and Artificial Intelligence (esgotado) publicado nos Estados Unidos. Ele mostra o projeto de um oscilador sensível à luz / temperatura dependente. As aplicações incluem projetos de mecatrônica ou robótica com microcontroladores ou como um bloco de construção para projetos simples.

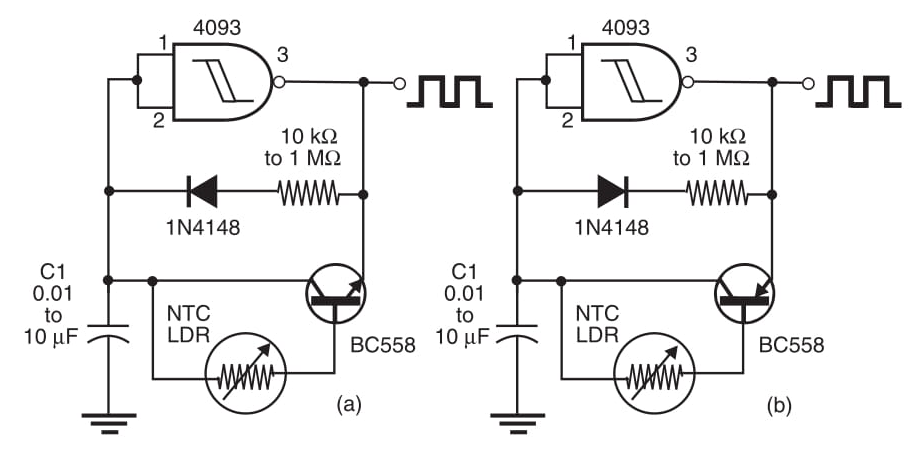

Para aumentar a sensibilidade de um oscilador usando uma porta CMOS NAND, você pode adicionar um transistor como mostrado na Figura 1. O capacitor determina a faixa de frequência, e o resistor R1 determina a frequência central. Este é um oscilador de ciclo de trabalho variável no qual o sensor atua somente dentro da largura ou da separação dos pulsos, de acordo com o uso de um transistor PNP ou um dispositivo NPN e a inversão do diodo.
