Maior alcance, dependendo das condições de propagação e da sensibilidade do receptor, pode ser conseguido com um transmissor localizador de ondas curtas. O circuito apresentado a seguir opera entre 3 e 5 MHz e tem uma boa potência, o que permite um bom alcance de acordo com as condições possíveis de utilização.

O transmissor em questão diferentemente dos anteriores opera em CW (onda continua) não emitindo bips intervalados como eles. Com a eliminação do 4093 os circuitos anteriores se transformam em emissores de onda contínua para a localização.

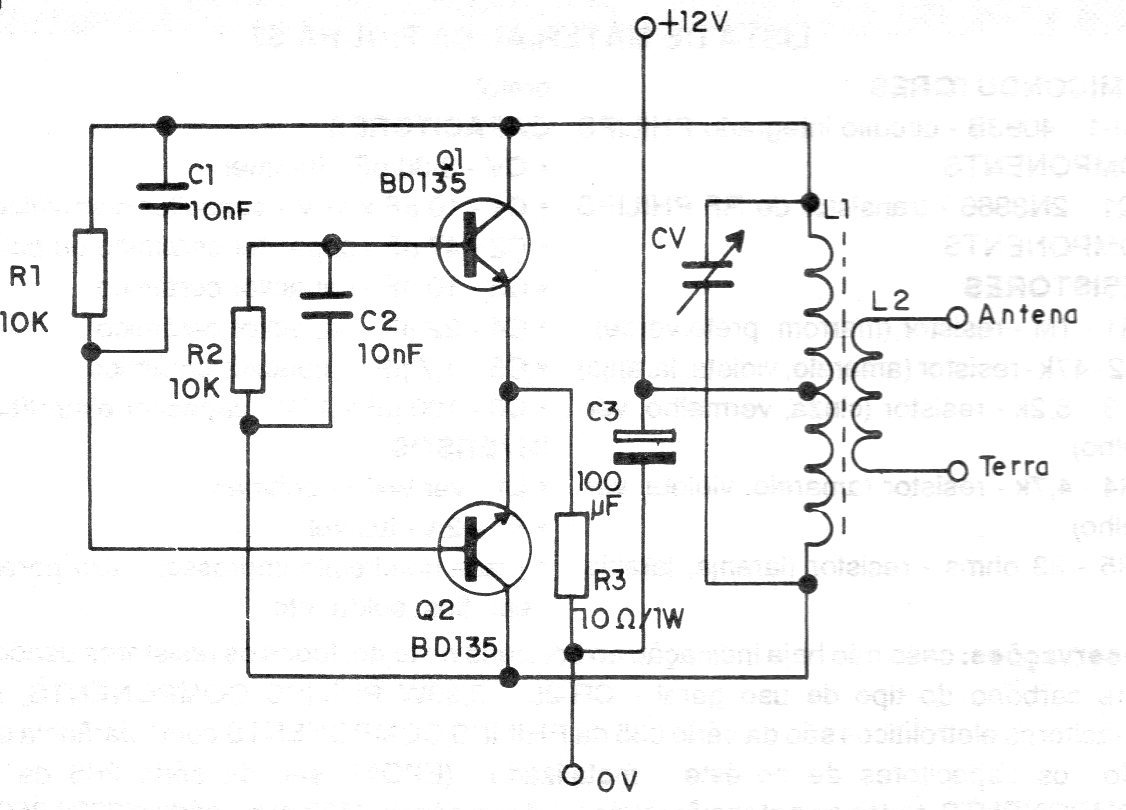

Na figura 1 temos o diagrama completo do transmissor de ondas curtas.



Figura 1 – Transmissor de ondas curtas
Figura 1 – Transmissor de ondas curtas | Clique na imagem para ampliar |

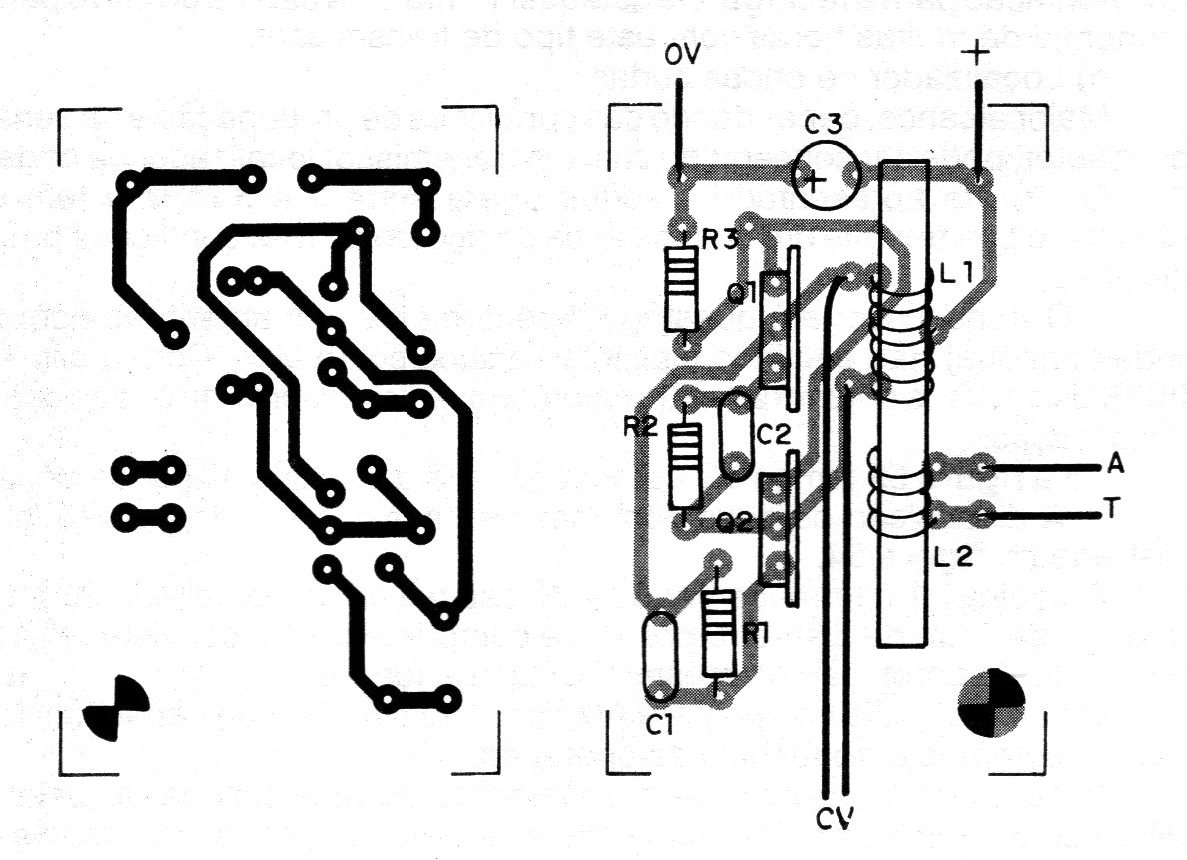

A disposição de seus componentes numa placa de circuito impresso é mostrada na figura 2.



Figura 2 – Placa para a montagem
Figura 2 – Placa para a montagem | Clique na imagem para ampliar |





A bobina L1 é formada por 30 + 30 espiras de fio esmaltado 26 num bastão de ferrite de 1 cm de diâmetro por 15 de comprimento. L2 consiste em 10 espiras do mesmo fio enroladas no mesmo bastão de ferrite.

O variável CV é do tipo para AM com 150 a 300 pF de capacitância máxima e nele ajustamos a frequência de operação.

Para usar este transmissor precisamos de uma antena de pelo menos 2 metros de comprimento. O terminal de terra deve ser usado, no caso de um carro ligando-se a sua lataria.

O alcance vai depender da sensibilidade do receptor e também da eventual existência de obstáculos no local de operação. O consumo de corrente estará entre 500 e 800 mA e isso indica que os transistores de potência devem ser dotados de radiadores de calor. Estes radiadores consistem em Chapinhas de metal de 3 x.2 cm parafusadas nos próprios transistores.





Lista de Material



SEMICONDUTORES

Q1 e Q2 - BD135 - transistores NPN de potência

R1 e R2 – 10 k - resistores (marrom, preto, laranja)

R3 - 10 ohms x 1 W - resistor (marrom, preto, preto)



CAPACITORES

CV - Variável de 150 à 360 pF

C1 a C2 - 10 nF - capacitores cerâmicos

C3 - 100 p.F x 16V - capacitor eletrolítico

L1 e L2 - Bobinas- ver texto

Diversos:

Placa de circuito impresso, caixa para montagem, bastão de ferrite, fios, solda, antena, etc.





Obs. Este artigo faz parte de um dos meus livros de espionagem feito na década de 80, mas atualizado em 2015.
