Nosso projeto é de um transmissor localizador muito pequeno que pode ser escondido em objetos ou mesmo pessoas com a finalidade de se fazer sua localização ou monitorar sua posição. Podemos esconder este transmissor num objeto que seja deixado para ser roubado numa empresa e assim descobrir onde o ladrão o esconde ou mesmo onde está o objeto desaparecido.
O alcance deste transmissor e pequeno, pois nesta aplicação temos a limitação do espaço para sua instalação.
Operando na faixa de FM ele tem um alcance entre 50 em 100 metros, o que também depende da existência de obstáculos para que o sinal emitido os atravesse, ou do espaço para a colocação de uma pequena antena.

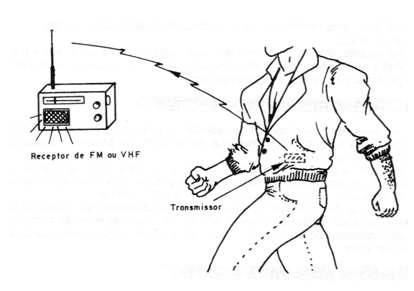

O importante é que ele pode ser montado numa caixa de reduzidas dimensões, conforme mostra a figura 1 e assim escondido facilmente nos objetos protegidos ou colocado no bolso de uma pessoa que se pretenda vigiar.
Como ele emite os sinais na faixa de FM, o receptor pode ser um rádio comum de FM.
Uma outra característica importante a ser ressaltada neste projeto é que sua simplicidade toma-o muito barato, podendo até ser montado totalmente com componentes de sucata.
FUNCIONAMENTO

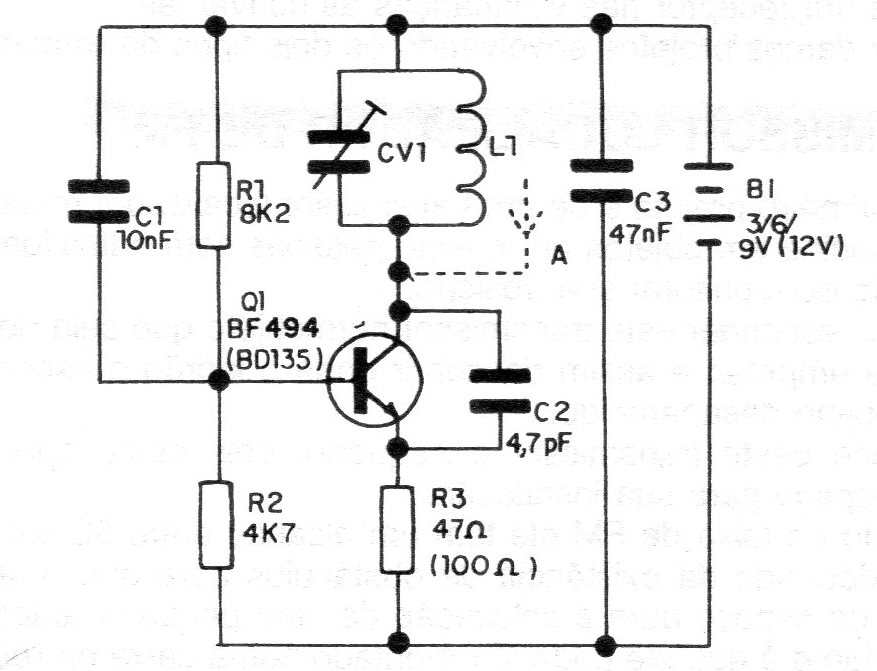

O diagrama completo do transmissor localizador é mostrado na figura 2.
O que temos é um simples oscilador de alta frequência com- um transistor NPN de RF. A frequência deste oscilador é determinada pela bobina e pelo capacitor em paralelo. Este capacitor é ajustável, de modo que podemos escolher uma frequência livre da faixa de FM para a operação do aparelho.
Desta maneira captamos o sinal, na forma de um “sopro” num ponto do mostrador onde não existam estações funcionando.
Os resistores colocados na base do transistor fazem sua polarização, enquanto que o capacitor Cl faz o desacoplamento. O capacitor entre o emissor e o coletor do transistor deve ser obrigatoriamente cerâmico e ele é responsável pela realimentação.
O alcance do aparelho vai depender da tensão usada na alimentação. Se usarmos pequena tensão, como por exemplo duas pilhas, o alcance será menor (entre 20 e 50 metros), mas a durabilidade das pilhas será maior.
Se usarmos 4 pilhas, teremos maior alcance, entre 50 e 80 metros, mas a durabilidade das pilhas será menor.
Finalmente, com um resistor de emissor maior, usando uma bateria de 9 V, o alcance pode superar os 100 metros, mas em compensação a sua durabilidade não irá além de meia hora, o que deve ser levado em conta na aplicação.
MONTAGEM

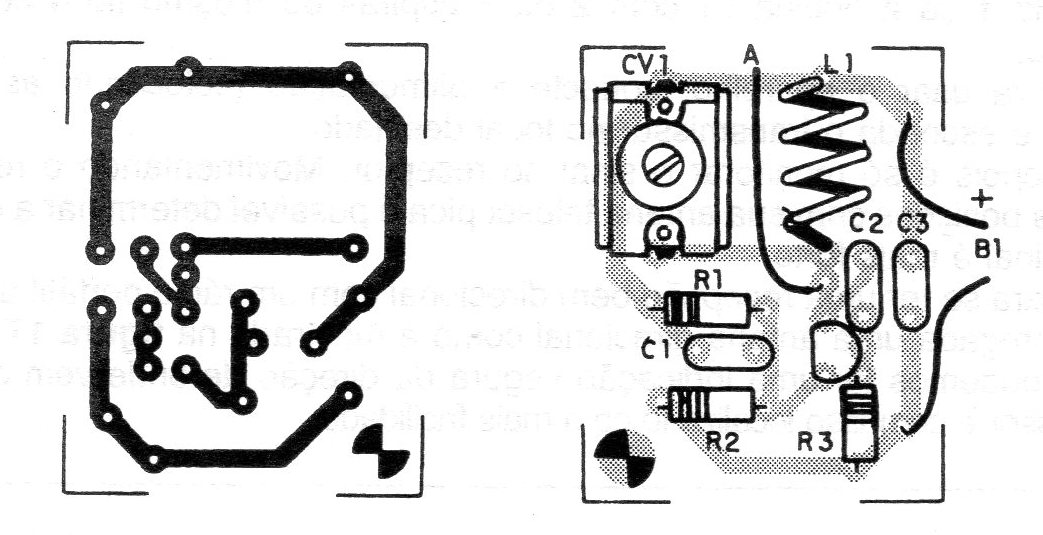

Para fazer a montagem usamos uma placa de circuito impresso com a disposição de componentes mostrada na figura 3.
A bobina L1 consta de 4 espiras de fio esmaltado entre 18 e 22 sem forma com diâmetro de 1 cm, e o trimmer pode ter qualquer valor máximo entre 20 e 50 pF.
Os capacitores devem ser todos cerâmicos e os resistores de 1/8 W ou maiores.
Para o transistor podemos usar o BF494, BF495 ou qualquer transistor de RF de uso geral se a tensão de alimentação estiver entre 3 e 6 V. Para 9 V será preciso usar o BD135, observando que neste caso a disposição dos terminais de emissor, coletor e base é diferente, conforme mostra a figura 4.
Com a utilização de um BD135 com um radiador de calor, e alimentando o circuito com 12 V, podemos instalá-lo num carro para segui-lo ou localizá-lo caso que, utilizando-se uma antena de uns 60 cm, o alcance pode superar os 500 metros.
A antena, se houver espaço no objeto para sua instalação, é um pedaço de fio encapado de 20 a 60 cm de comprimento.
Esta antena deve ficar preferivelmente em posição vertical, longe de partes metálicas, ou do contato com a pessoa que transportar o objeto ou na qual estiver instalado. Se não for possível evitar isso, é melhor operar com menor alcance mas maior estabilidade.
AJUSTES E UTILIZAÇÃO
Para ajustar o aparelho, ligue nas proximidades um rádio de FM sintonizado numa frequência livre, ou seja, fora de estação. Em seguida, coloque as pilhas no suporte do transmissor ou conecte sua bateria e ajuste CV1 até captar o sinal mais forte. Este sinal aparece na forma de um sopro que tampa o ruído ou chiado de fundo que existe quando colocamos o receptor fora de estação.
Pode ser que o leitor capte o sinal em mais de um ponto do ajuste. Deve optar pela posição em que o sinal é mais forte, em que se afastando com o receptor ele não desaparece logo.
Para operar o transmissor com 12 V use o resistor R3 de 100 ohms e um radiador de calor no transistor.
Se quiser operar na faixa de VHF com um receptor apropriado entre 110 e 150 MHz, faça a bobina L1 com 2 ou 3 espiras do mesmo fio e com mesmo diâmetro.
Para usar o aparelho, conecte a alimentação (colocando as pilhas ou bateria) e esconda o transmissor no local desejado.
Depois é só monitorar o sinal no receptor. Movimentando o receptor em diversas posições com sua antena telescópica é possível determinar a direção em que o sinal é mais forte.

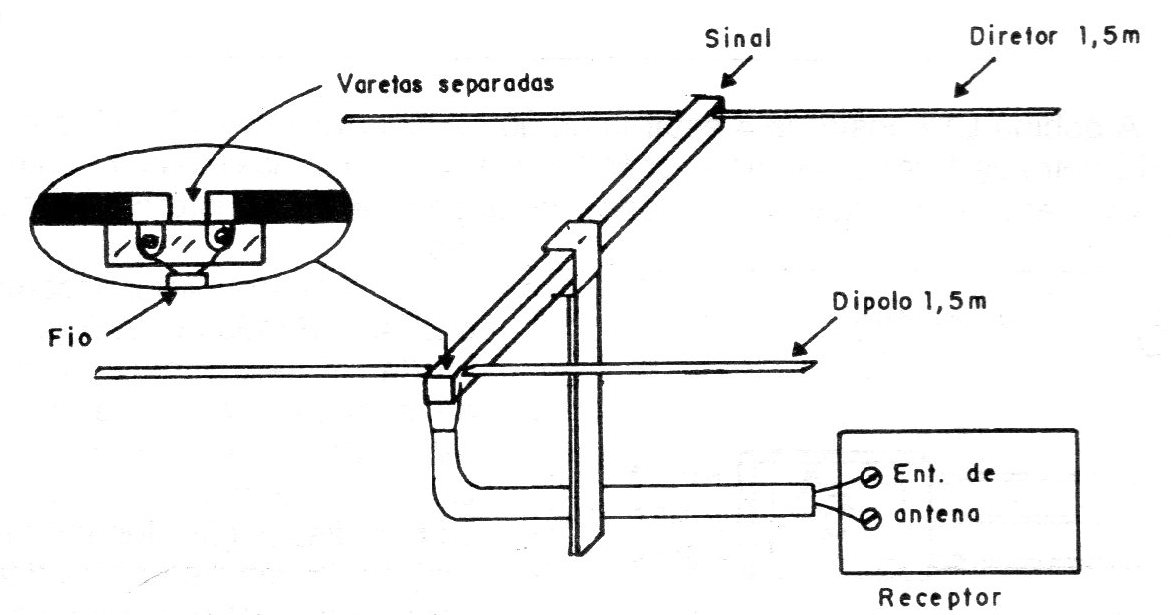

Para se ter uma recepção bem direcional com um rádio portátil de FM pode ser empregada uma antena direcional como a mostrada na figura 5.
Com esta antena podemos ter uma indicação segura da direção de onde vêm os sinais do transmissor e com isso localizá-lo com mais facilidade.
Lista de Material
Semicondutores:
Q1 - BF494 ou BD135 - transistor de RF – ver texto
Resistores: (1/8 W, 5%)
R1 - 8,2 K ohms
R2 - 4,7 K ohms
R3 - 47 ohms para alimentação de 3 a 6 V e 100 ohms para alimentação de 9 a 12 V
Capacitores:
C1 - 10 nF - cerâmico
C2 - 4,7 pF - cerâmico
C3 - 47 nF - cerâmico
CV - trimmer comum de 20 a 50 pF - ver texto
Diversos:
B1 - 3 a 6 V - pilhas; 9 V - bateria; 12 V – bateria
L1 - bobina - ver texto
Placa de circuito impresso, caixa para montagem, fios, suporte de pilha ou conector de bateria, antena, etc.
Obs. Publicamos este projeto num livro de espionagem de 1985, o qual foi atualizado em 2015.
