Os transformadores de FI são componentes encontrados nas etapas de amplificação de frequência intermediária (FI) de rádio, televisores e outros equipamentos receptores que usam a tecnologia do super-heteródino.
São transformadores que operam exclusivamente com sinais de altas frequências (conforme a frequência intermediária usada pelo recepto), tendo portanto uma construção diferente dos transformadores de áudio e de forma comuns.
Na figura 1 mostramos o aspecto comum e a chave de ajuste que deve ser de material não ferroso.
Os transformadores de FI possuem dois enrolamentos, podendo apenas um deles ser sintonizado com um capacitor em paralelo ou os dois.
O ajuste da frequência desses transformadores pode ser feito através de um ou dois núcleos de ferrite.
Assim, temos os transformadores de sintonia simples e os de sintonia dupla.
Em rádios muito antigos podemos encontrar trimmers em paralelo com os enrolamentos, nos quais são feitos os ajustes de sintonia desses transformadores.
Para os rádios AM comuns (ondas curtas e médias) a frequência usada para a FI é normalmente de 455 kHz enquanto que para os receptores de FM é de 10,7 MHz.
Um ajuste importante dos receptores é justamente sintonizar as FIs para estas frequências de modo a se obter o máximo de rendimento.

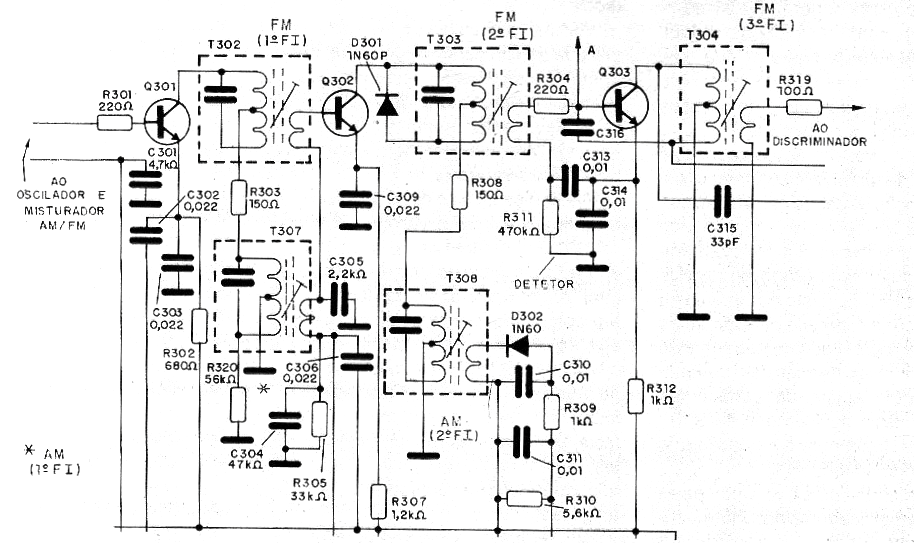

Na figura 2 um circuito das etapas amplificadora de FI de um rádio comum, com transformadores de FI diferentes para a faixa de AM e FM.
Deve ser usada chave de plástico ou madeira, pois o metal afeta a indutância no momento em que toca no núcleo, de modo que ao retirar a ferramenta o ajuste é desfeito.
