Falta de sincronismo horizontal
Este artigo é de ume livro de 1986, época em que haviam apenas televisores analógicos com cinescópios. Assim, os procedimentos dados a seguir só são válidos para este tipo de aparelho. São importantes se o leitor pretende recuperar um velho televisor deste tipo, para usá-lo com velhos videocassetes ou câmeras da época.
A imagem fica “torta” conforme mostra a figura 1.

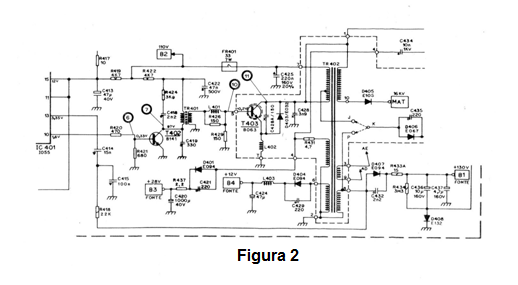

Pelo diagrama da figura 2 vemos que o setor responsável pelo Sincronismo horizontal centraliza-se em IC401.
O primeiro passo na análise do circuito é verificar a presença do- sinal de sincronismo no pino 10 de IC401 ou então na base de T402.
Se o sinal estiver presente, devemos suspeitar do próprio transistor T402, verificando se ele está em boas condições. Para isso devemos medir as tensões em seus terminais.
Na base devemos encontrar 0,33 volts, no emissor O volt, dispensando medida por estar aterrado e finalmente no coletor 97 V.
Perceba o leitor que este é um transistor de potência que trabalha em um bom radiador de calor, excitando T403 que é a saída final de alta potência para o transformador TR402.
Se o transistor T403 estiver em boas condições, passamos a T403 que e de alta potência e alta tensão.
Na base devemos encontrar - 0,2 volts, no coletor a forma de onda consiste num pico de 800 volts de amplitude.
Se encontrar alguma anormalidade, antes de trocar o transistor verifique os componentes associados como por exemplo D403, R429, R426, L402, FR401 que funciona como uma proteção, queimando-se em caso de curto no transistor.
O +B desta etapa é de 110 volts. No setor de MAT é preciso ter muito cuidado ao fazer a análise, utilizando-se a ponta de alta tensão do multímetro.
Meça todas as altas tensões da etapa de acordo com o indicado no diagrama, já que a ausência de uma delas indica o problema constatado.
Na ausência do pulso de sincronismo logo na saída de IC401, a única alternativa para a reparação é a sua substituição.
