Marca: Samsung
Defeito: Só liga após várias tentativas
Autor: Alexandre J. Nário
Relato:

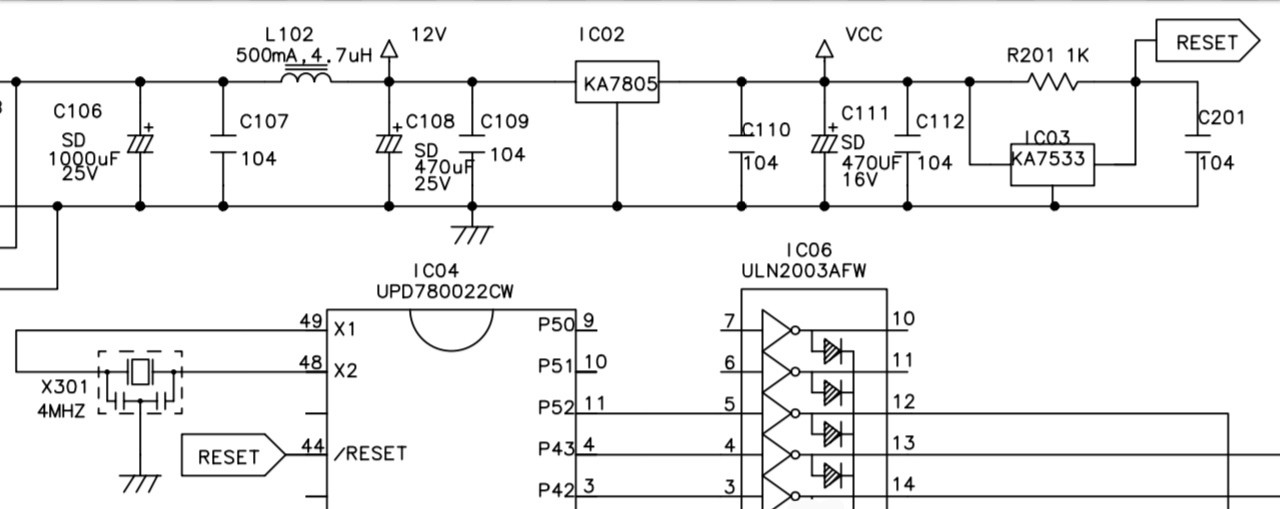

Segundo relato do cliente, o condicionador de ar só entrava em funcionamento após colocar e retirar a tomada da rede AC várias vezes. Abri o aparelho e refiz as soldas em toda a placa de circuito impresso, mas o problema persistiu. Pelas características do defeito, suspeitei de problemas no microcontrolador IC04 (UPD780022CW) ou nos componentes adjacentes. Um microcontrolador para funcionar corretamente precisa de pelo menos três requisitos: alimentação, clock e reset. A tensão de alimentação do integrado IC04 estava correta conforme indicado no diagrama elétrico. O próximo passo para a reparação foi verificar, com o auxílio do osciloscópio, a existência ou não do pulso do reset (terminal 44). Lembre-se que nesse ponto deverá ocorrer um pulso, e não uma alteração de nível lógico, quando o aparelho é ligado. O pulso não foi detectado na tela do osciloscópio. Verificando os componentes responsáveis pelo reset do microcontrolador IC04, cheguei ao capacitor C201 (100nF) com fugas elevadas. Fiz a sua substituição e o aparelho voltou a ligar normalmente.
