Marca: LG
Defeito: Portas HDMI falhando
Autor: Alexandre J. Nário
Relato:

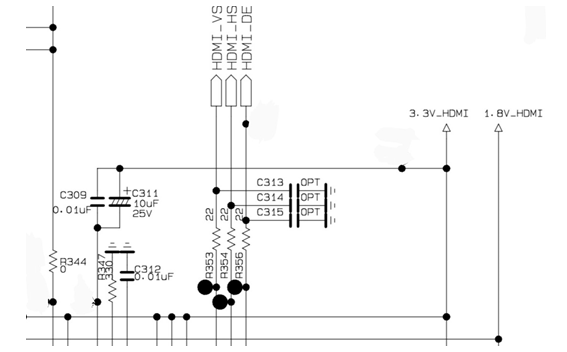

De início pude perceber que as portas HDMI só funcionavam após várias tentativas ligando e desligando o televisor. Troquei o cabo, refiz as soldas nos conectores (portas) e no circuito integrado chaveador HDMI IC303 (ANX8021), mas o problema persistiu. Passei a verificar as tensões +3,3V e +1,8V que alimentam o integrado IC303 com o auxílio do osciloscópio. A tensão +1,8V encontrava-se normal, porém a tensão +3,3V estava um pouco baixa (2,9V) e com ripple. Com o aparelho desligado da rede elétrica, testei os componentes associados à alimentação +3,3V e cheguei ao capacitor eletrolítico C311 (10uF/25V) com fugas. Ao fazer a troca do componente, o defeito sumiu.
