Gravadores e pequenos amplificadores precisam de etapas de pré-amplificação para poderem trabalhar com fontes de sinais fracos como, por exemplo, cápsulas fonográficas, cabeças gravadoras e microfones dinâmicos.

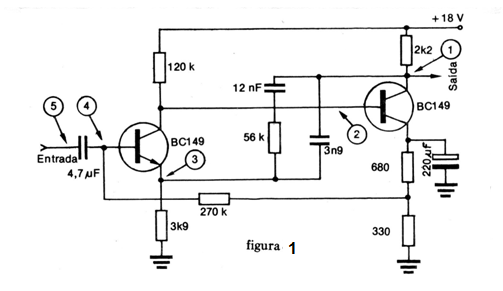

Um circuito típico de etapa pré- amplificadora é mostrado na figura 1.
Os transistores usados caracterizam- se pelo baixo nível de ruído, sendo comuns os BC109, BC239 ou BC549 que, além disso, apresentam ganhos elevados.
Em caso de pane num circuito deste tipo, injetamos os sinais nos pontos indicados e na ordem indicada, ou seja, da saída para a entrada.
Como a etapa deve ter alto ganho, a reprodução do sinal injetado deve ser sempre alta e clara. Se houver interrupção do sinal devemos fazer a prova dos componentes imediatamente ligados aos componentes ativos provados, ou seja, os transistores.
