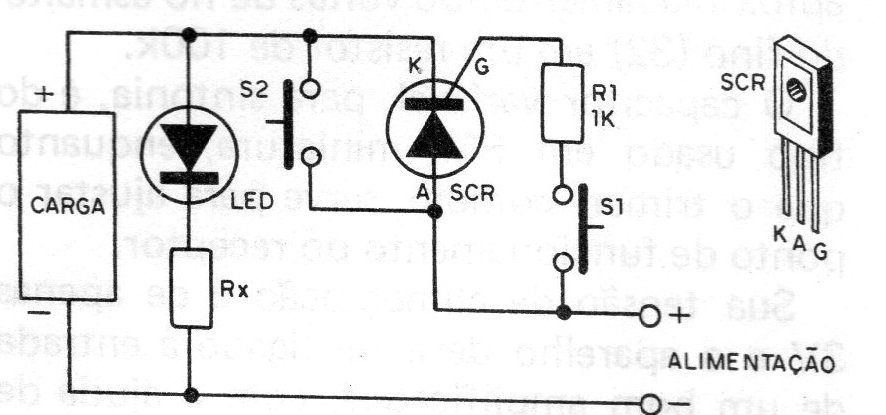

Para controlar cargas de corrente contínua, sob tensões entre 12 e 200 V, e correntes até 3 A, temos este interessante circuito, encontrado numa publicação de 1981. A base do circuito é um SCR, do tipo MCR106, TIC106 ou IR106, que funciona como um interruptor. Pressionando-se momentaneamente S1, o SCR liga, conduzindo a corrente para o circuito de carga, que permanece alimentado até que S2 também seja pressionado momentaneamente, quando então o SCR desliga. O LED indicador serve para “dizer" quando o circuito de carga está recebendo alimentação. Nas aplicações em que a corrente de carga seja superior a 1A, o SCR deve ser montado em radiador de calor. O resistor Rx, ligado em série com o LED, tem valores que dependem da tensão de carga. Para 3 V sobre a carga, o resistor será de 100 ohms e para 48 V, seu valor será de 4k7. Observamos que 3 V sobre a carga significam 5 V de alimentação, já que os SCRs costumam ter uma queda de tensão da ordem de 2 V. Por este motivo, recomendamos o circuito para tensões acima de 12 V, para que a queda não seja sensível na carga. Valores intermediários de Rx podem ser conseguidos por um simples cálculo proporcional. Na ligação no circuito de carga, é muito importante obedecer a polaridade da fonte e do controle.
