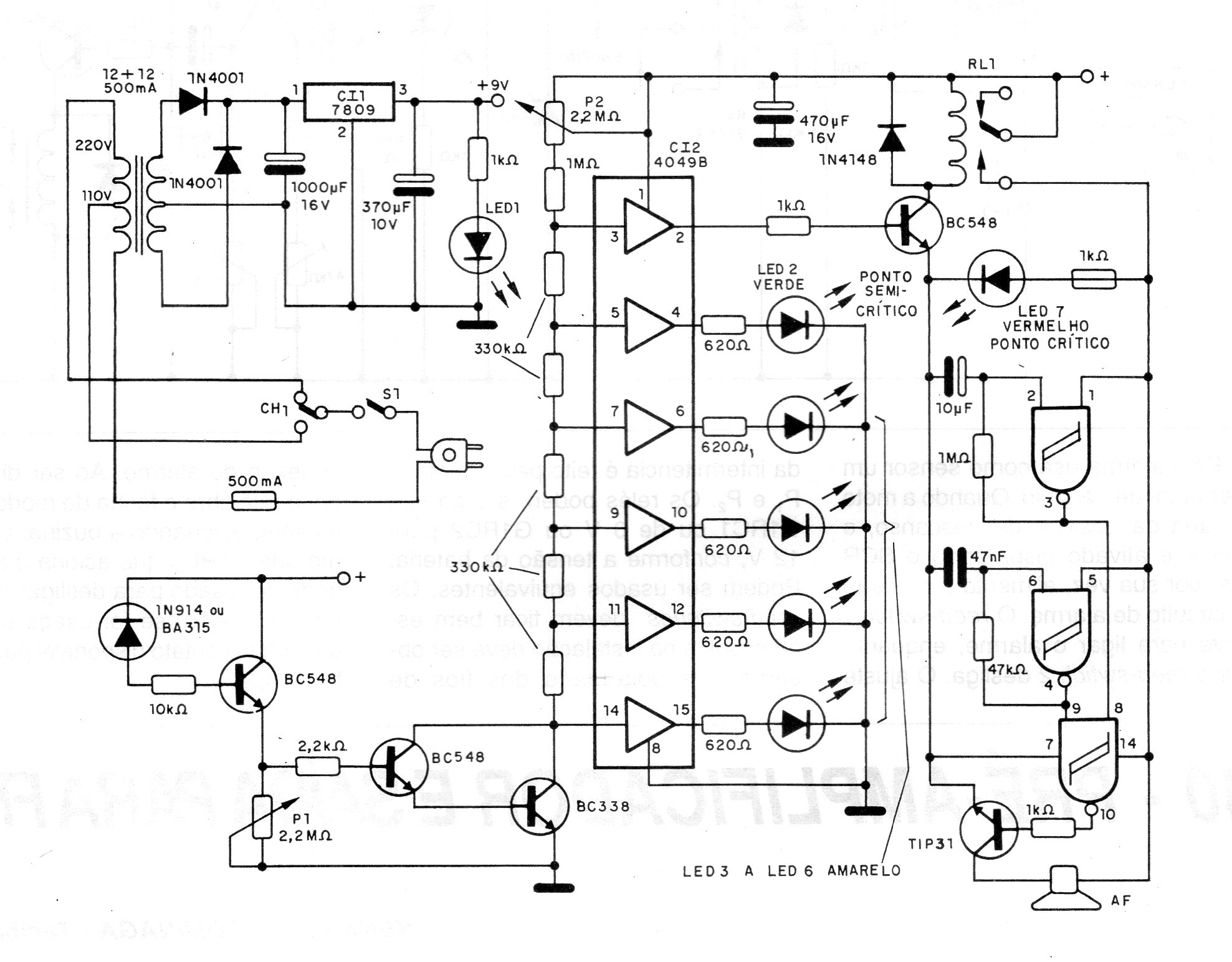

Este circuito indica variações da temperatura ambiente em torno de alguns graus numa escala tipo bargraph. O circuito é de uma documentação de 1995 e o sensor um diodo comum de silício. O circuito tem ainda um relé que é ativado quando a temperatura supera um determinado valor pré-ajustado. O ajuste da escala é feito em P1 e P2.
