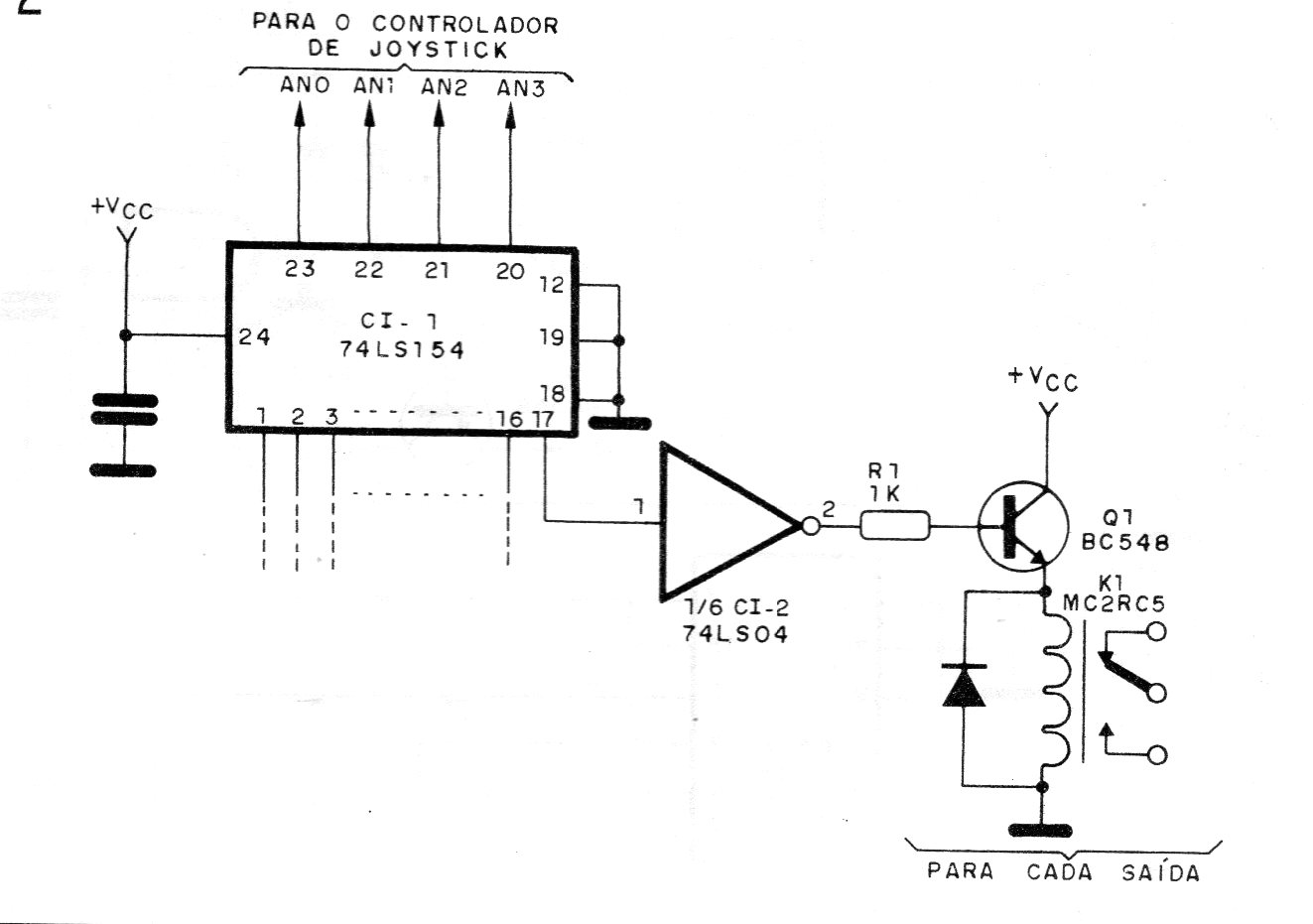

Originalmente este circuito foi projetado para operar com microcomputadores de 1988, mas pode ser facilmente adaptado para operar com microcomputadores e microcontroladores atuais, como o Arduino e MSP430. O setor do circuito TTL deve ser alimentado com 5 V e o relé pode ser alimentado com tensões de 6 ou 12 V conforme o relé utilizado.
| Clique na imagem para ampliar |
