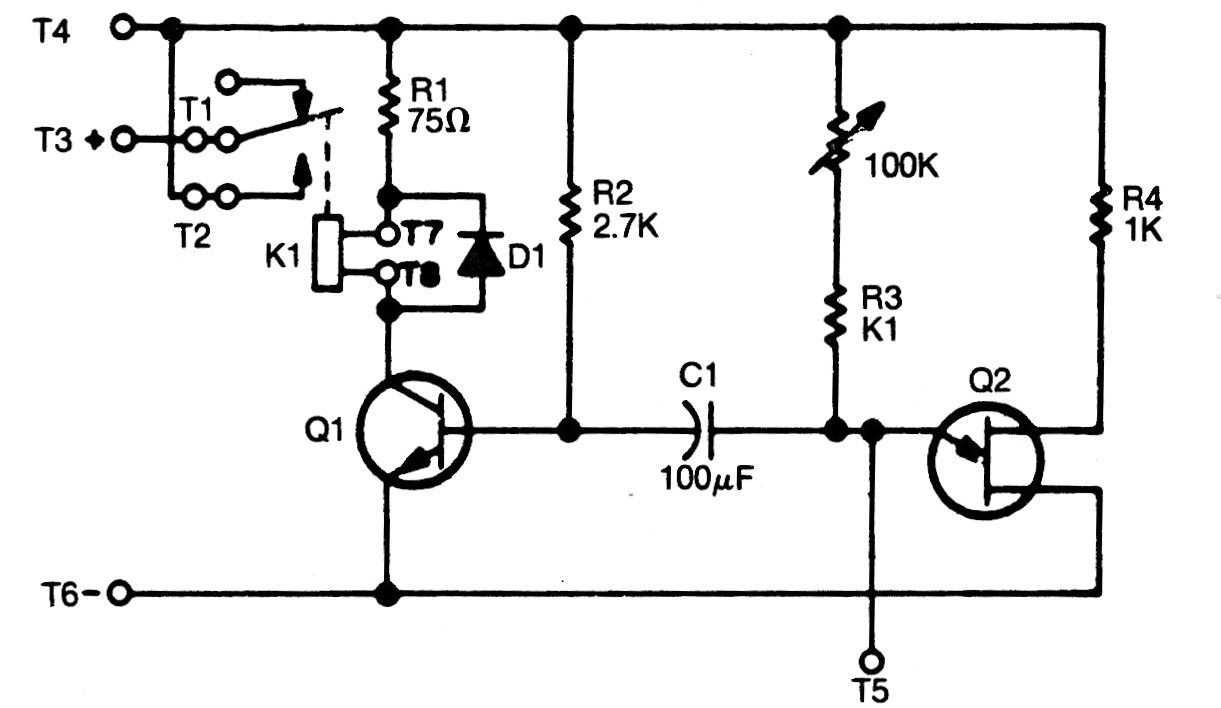

Este simples timer com transistor unijunção foi encontrado numa antiga documentação técnica americana. Podemos usar o 2N2646 para o unijunção e o BC548 para o transistor. O relé é de acordo com a tensão de alimentação utilizada.
| Clique na imagem para ampliar |
