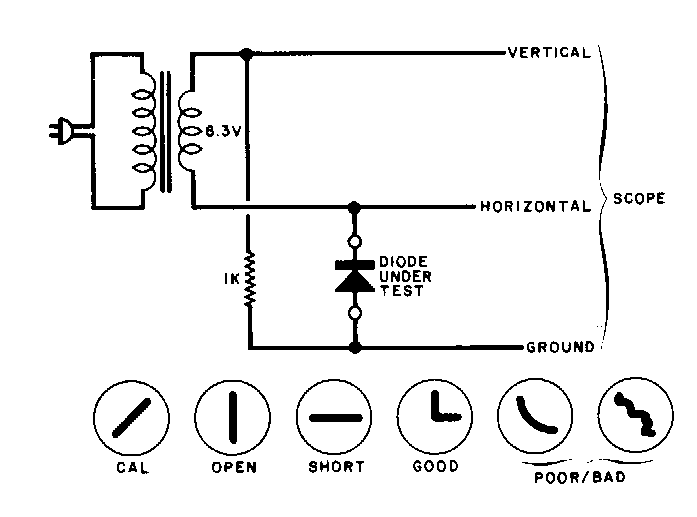

Com este circuito de uma Popular Electronics dos anos 90 é possível testar um diodo com o osciloscópio visualizando sua curva característica. O transformador pode ter correntes a partir de 100 mA.
| Clique na imagem para ampliar |
Com este circuito de uma Popular Electronics dos anos 90 é possível testar um diodo com o osciloscópio visualizando sua curva característica. O transformador pode ter correntes a partir de 100 mA.
