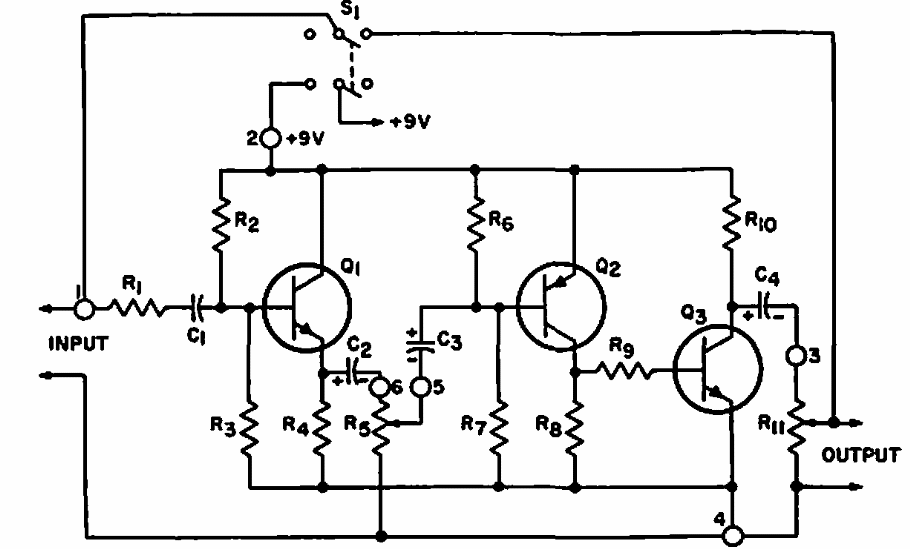

Este circuito de distorção fuzz foi encontrado em documentação da RCA antiga. Podem ser usados transistores equivalentes e o sinal de entrada deve ter pelo menos 1 V de amplitude.
| Clique na imagem para ampliar |
C, "' 0.01 microfarad, 25 volts or greater
C2CaC, "" 5 microfarads, 15 volts, electrolytic
Q1Qa .. transistor, RCA SK3020
Q1 "' transistor, RCA SK3005
R1 Rt Ra R1 = 100,000 ohms, ½ watt, 10%
R, 3300ohms, 1/2 watt, 10%
R5 potentiometer, 5000 ohms, linear taper
Re 15,000ohms, 1/2 watt, 10%
Ra Rio .. 2700ohms, 1/2 watt, 10%
R1 "' 47,000ohms, l/2watt, 10%
Ru .. potentiometer, 10,000 ohms, linear taper
S 1 .. switch, double-pole, dou blcthrow
