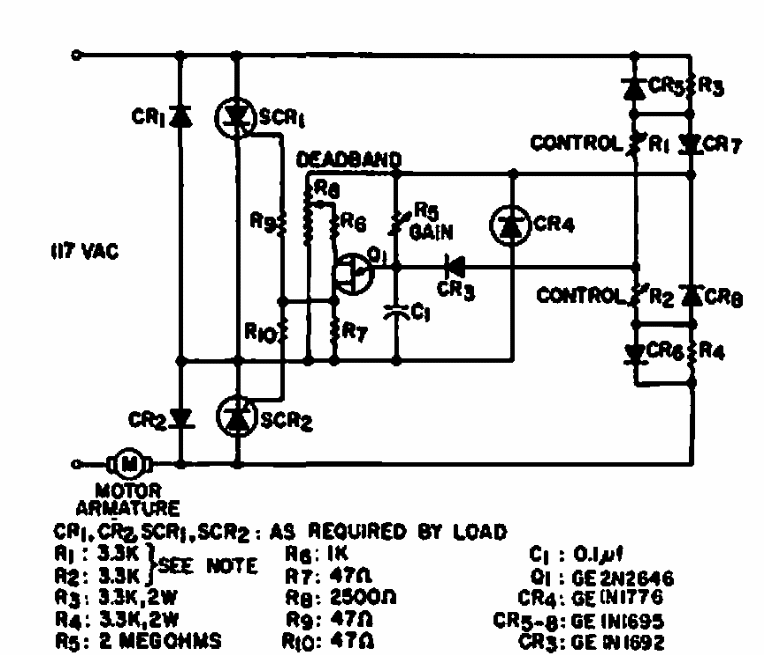

Ponte reversora para servo CIR16030S CB8945E (CIR19003)

Este circuito foi encontrado em documentação da General Electric de 1967. Os componentes são da época. A carga depende dos SCRs utilizados.

| Clique na imagem para ampliar |
