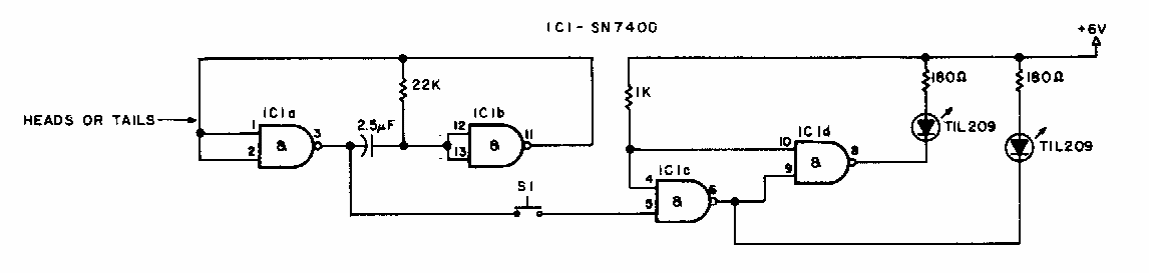

Este circuito TTL usa LEDs indicadores devendo ser alimentado por uma tensão de 5 V. O capacitor determina a velocidade do sorteio. Encontramos em documentação dos anos 90.
| Clique na imagem para ampliar |
Este circuito TTL usa LEDs indicadores devendo ser alimentado por uma tensão de 5 V. O capacitor determina a velocidade do sorteio. Encontramos em documentação dos anos 90.
