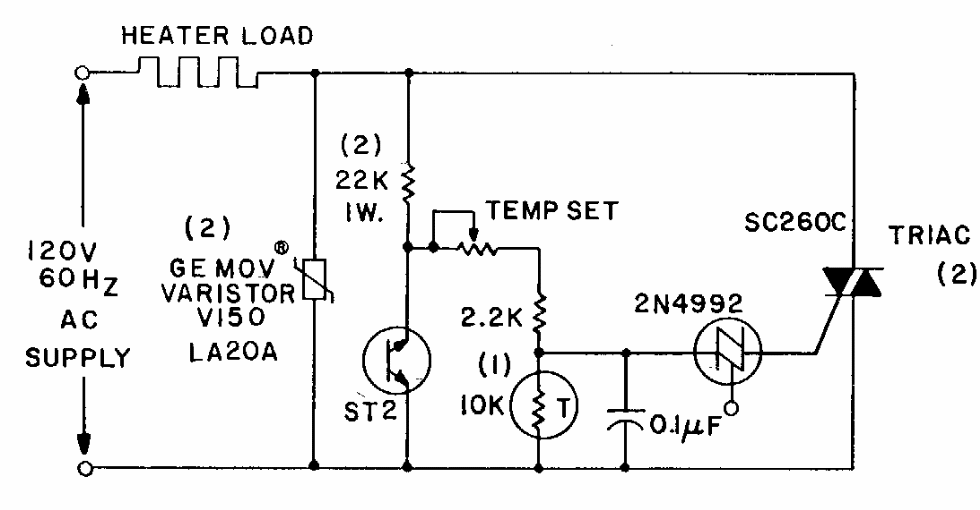

Este controle de temperatura foi encontrado numa documentação da General Electric dos anos 90. O circuito usa como sensor um NTC de 10 k ohms. O triac deve ser de acordo com a carga controlada.
| Clique na imagem para ampliar |
Este controle de temperatura foi encontrado numa documentação da General Electric dos anos 90. O circuito usa como sensor um NTC de 10 k ohms. O triac deve ser de acordo com a carga controlada.
