Controle de aquecedor CIR20717S CB21369E (CIR20813)

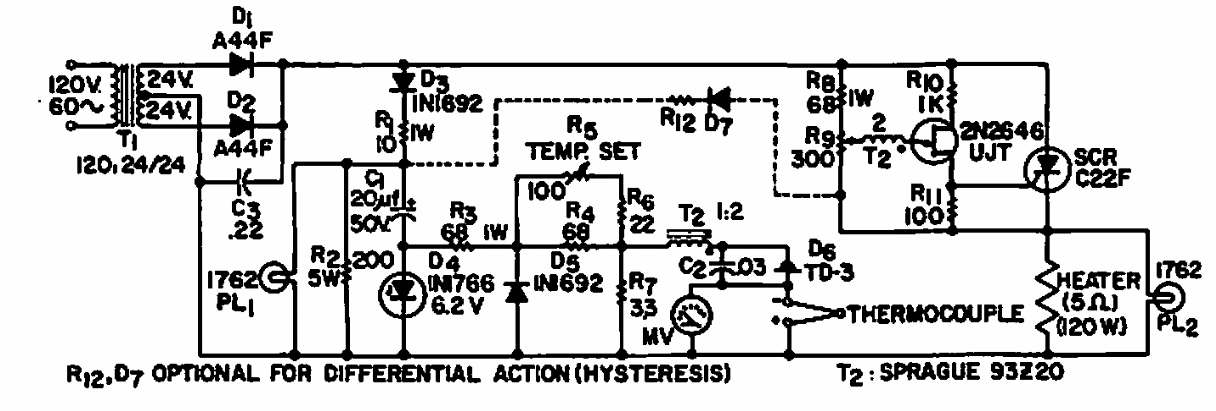

Este circuito foi encontrado num antigo manual da GE. Ele usa como sensor um termopar. O SCR deve ser de acordo com a potência da carga controlada.

| Clique na imagem para ampliar |
