O medidor de intensidade de campo consiste em um instrumento indispensável para quem monta ou instala transmissores.

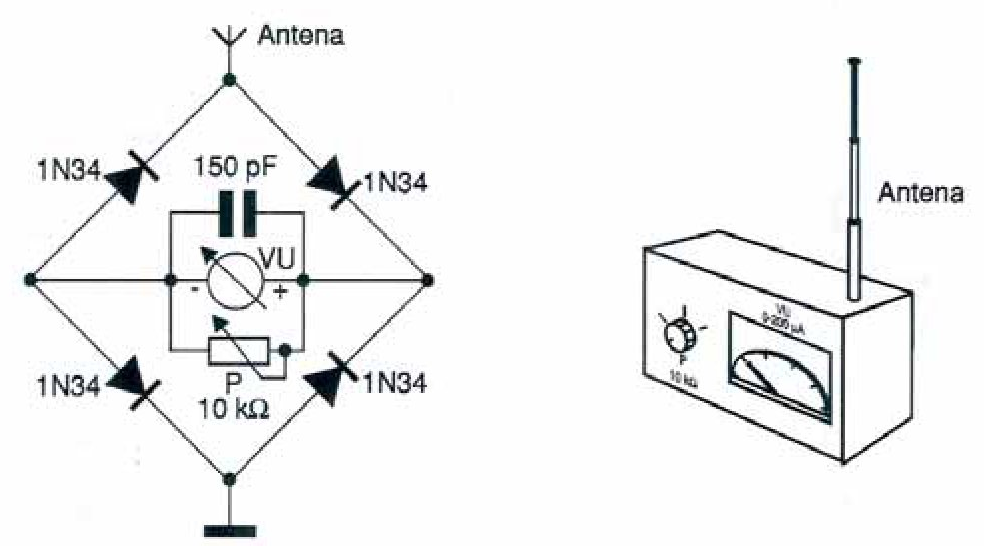

O circuito mostrado é para transmissores de boa potência, sendo útil na determinação do sinal que é emitido. O potenciômetro de 10 k ohms faz o ajuste da sensibilidade do circuito. A antena é do tipo telescópico com 80 cm de comprimento.
O circuito não precisa cie alimentação, pois o próprio sinal captado é suficiente para fazer o acionamento do instrumento indicador, Esse Instrumento consta de um indicador de bobina móvel do tipo VU com uma corrente de fundo de escala de aproximadamente 200 pA. Os diodos são de germânio, podendo ser usados tipos equivalentes. A montagem deve ser feita em caixa de metal com o terra ligado a ela. Projeto de Ivan Fernando Roberto - Avaré - SP publicado na revista Eletrônica Total 124 de 2007.
