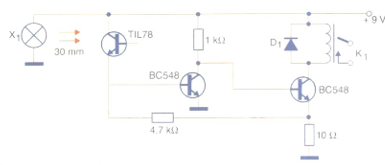

Este circuito faz uso de dois transistores numa configuração de acoplamento direto, e aciona diretamente um relé cujas características dependem da tensão de alimentação usada. A corrente de acionamento do relé deve ser no máximo de 50 mA, devendo ser considerada a queda de tensão no resistor de realimentação de 10 Ω. A fonte de luz é uma pequena lâmpada de baixa tensão, que tem sua luz focalizada no fototransistor a uma distância de até 3 cm. Fontes mais potentes e recursos ópticos podem aumentar esta distância. O resistor de 1 k ohm, eventualmente, pode ser alterado conforme as características de acionamento desejadas para o circuito. Na figura temos o diagrama completo deste detector de passagem.
